美国Virtual VWT-5R-AR圆形吸笔头12寸薄脆Wafer晶圆硅片拾取

美国VIRTUAL VWT-5R-AR圆形12寸吸笔头外径127mm,特别适合处理薄脆的12英寸wafers晶圆、硅片或高价值关键部件,可与电池式晶圆吸笔配套使用,或外接厂务压缩空气气源,稳固安全转移物体,PEEK模塑而成,ESD防静电,耐温100℃。

咨询电话:18823303057[ 点击直接拨打 ||微信同号]
在线QQ:2104028976QQ:2104028976

Virtual Press-Fit Molded PEEK Wafer Tips晶圆吸笔头材质为PEEK聚醚醚,ESD防静电安全,耐温100摄氏度,用于薄脆的wafers硅晶圆、Solar Cell太阳能电池、平板拾取转移,稳定操作、安全可靠。VIRTUAL VWT-5R-AR圆形吸笔头外径127mm,厚度3.56mm,可处理12寸直径300mm物体,与VPW6300电池式吸笔、WVE-9000电动真空吸笔配套使用,或外接厂务压缩空气气源。另有VMWT-D 12寸方形笔头。



与Molded PEEK吸笔头配套的美国Vitual真空晶圆吸笔类型

1、便携式可移动电池驱动

VPWE7300AR-MW8八寸真空吸笔,配VMWT-C 8寸笔头,可现场更换的充电电池,带电量及安全真空度提示灯

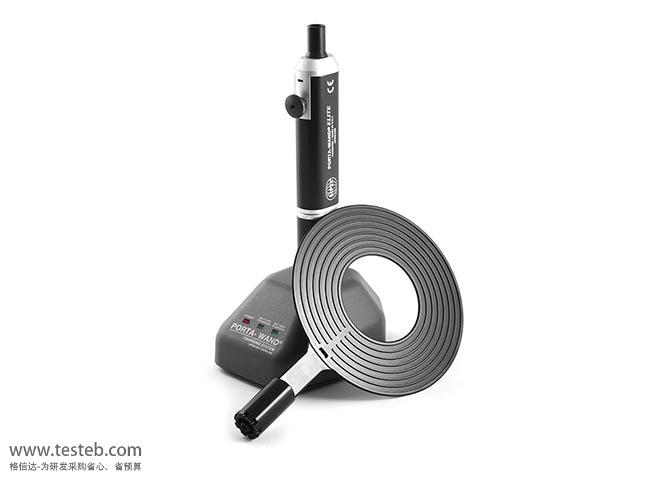

VPW6300-VWT5R-220晶圆吸笔,配VWT-5R-AR圆形吸笔头,12英寸wafers拾取专用,带安全真空度操作提示灯

VPW6300AR-MW8晶圆真空吸笔,配8寸PEEK吸笔头VMWT-C,内置电池带电量提示和操作指示灯

PV4000A-MW4电池式吸笔,配4寸吸盘,一次性9V电池供电,便携式操作,低成本,可选更换4~12寸头

PV4300-MW8电池式晶圆吸笔,带八英寸笔头,安全真空度操作提示灯,9V电池供电,性价比高

V3200-CLN-MW6六寸晶圆吸笔,内置9V电池微型真空发生器,口袋型设计,洁净室标准

2、台式电动插电型

WVE-9000-MW8八寸晶圆吸笔,条形真空度显示,确保安全操作安全可靠

AV-5000可调式真空吸笔,ADJUST-A-VAC® Elite旋钮调整吸力主机,保护铟化镓、氮化镓等脆弱易碎晶圆

WV-9000-MW8-220插电式经济型版本,可更换4"、6"、8寸、12英寸晶圆吸笔头

3、晶圆吸笔套件,外接气源,压缩空气或氮气

VWWB-2A-MW8-1/8真空吸笔套件,PEEK VMWT-C吸头,1/8螺纹适配接口

VVSW-MW8空压式晶圆吸笔,2米1/16寸接口管VCH-1/16-6



Virtual晶圆吸笔



美国VIRTUAL PEEK吸笔头及高温吸头型号规格

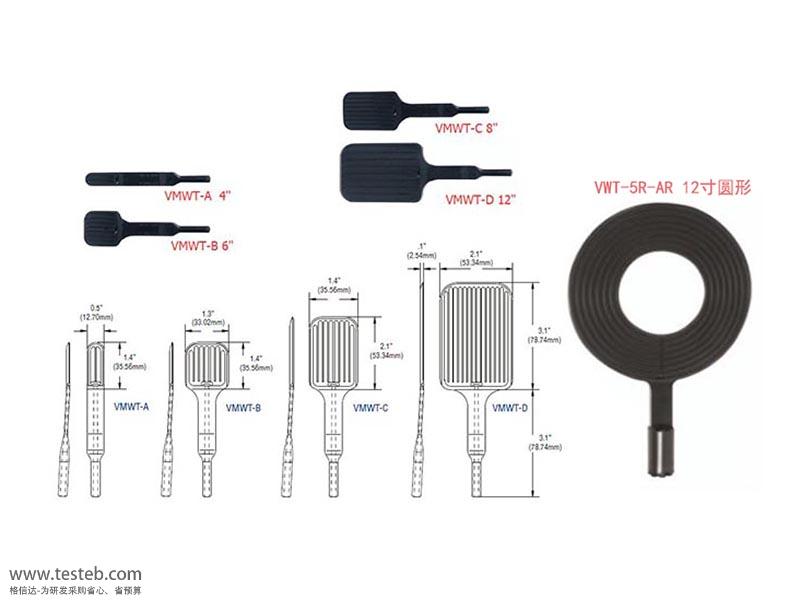

■ PEEK聚醚醚酮材质,模塑加工制成,ESD防静电,耐温100℃,头部厚度0.1寸=2.54mm、手柄长78.74mm

VMWT-A 4寸晶圆吸笔头:盘面长*宽=35.56mm x 12.70mm,用于4” (100mm) wafers

VMWT-B 6寸吸笔头:盘面长*宽35.56mm x 33.02mm,拾取转移六寸6” (150mm) wafers晶圆

VMWT-C 8寸吸笔头:盘面长*宽53.34mm x 35.56mm,拾取八英寸(200mm) wafers

VMWT-D方形12寸吸笔头:盘面长*宽78.74mm x 53.34mm,可用于拾取12英寸wafers

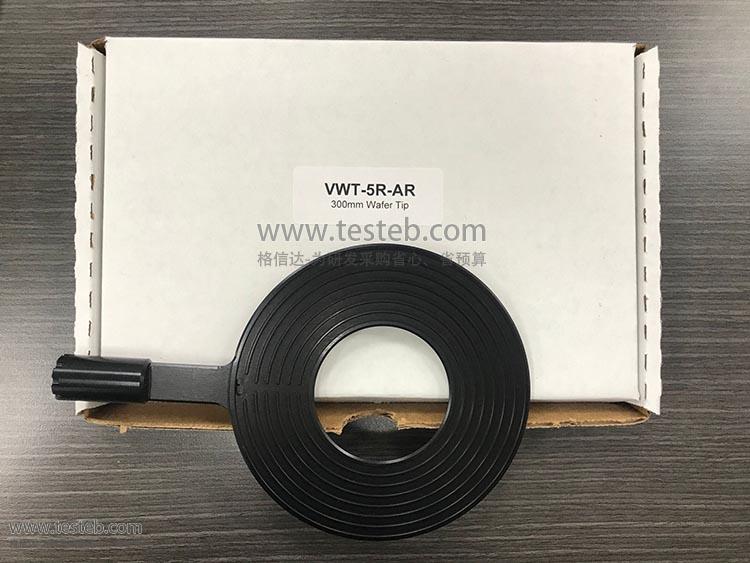

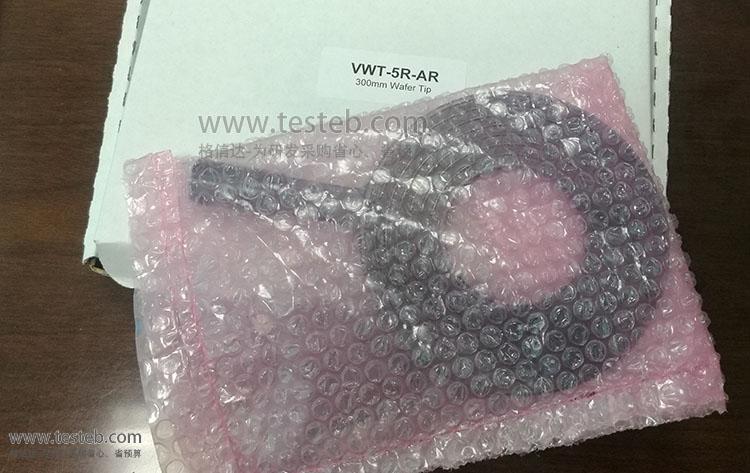

VWT-5R-AR圆形12寸吸笔头:厚度3.56mm,外径127mm,处理1薄脆元件2" 300mm晶圆、硅片、平板

另可选购防止转动的适配头VMWT-ADAPT-AR:ESD-Safe Anti Rotate Tip Adaptor、VF-40M-5接口过滤器5个一组

特殊扩展型号:

1、弯曲型——VMWT-A/B/C/D型可订购向下弯曲D或者上弯型U,常规的弯曲角度有10°、20°、30°,在型号后面加入方向及角度代码,如:VMWT-A20U表示四寸吸笔头前端向上弯曲20度,VMWT-D10D 12寸吸笔头弯曲10度朝下。另可订购“L”左弯、“R”右弯如VMWT-B20L,或者特殊定制款。

2、加长型——VMWT-B/C/D即6寸、8寸、12寸笔头可加长连接杆长度,由标准长78.74mm扩展到200mm,对应型号分别为VMWT-B-EX200、VMWT-C-EX200、VMWT-D-EX200。



Press-Fit Molded PEEK吸笔头规格说明书http://www.testeb.com/download/201812/Virtual_PEEK_VMWT-ABCD.pdf

Virtual晶圆吸笔头选型文档http://www.testeb.com/download/201812/Virtual_Wafer_Tips_VMWT.pdf



■ 高温涂层吸笔头,耐高温250℃,笔头为铝制阳极氧化材质、厚度3.3mm,不锈钢连接杆长度76.20mm

VWT-100075-PF 4寸耐高温吸笔头:长宽尺寸(1.05“ x 0.75") 26.67mm x 19.05mm,适用4” (100mm) wafers

VWT-170110-PF 6寸耐高温吸笔头:长宽尺寸(1.70“ x 1.10") 43.18mm x 27.94mm,用于6” (150mm) wafers

VWT-250125-PF 8寸耐高温吸笔头,长宽尺寸(2.50“ x 1.25") 63.50mm x 31.75mm,吸取8” (200mm) wafers

与PEEK材质一样支持特殊扩展的弯曲角度、加长连接杆长度
