美国Virtual真空吸笔VVSV-NC
美国Virtual真空吸笔VVSV-NC
美国Virtual真空吸笔VVSV-NC
美国Virtual真空吸笔VVSV-NC
美国Virtual真空吸笔VVSV-NC

美国Virtual STEALTH-VAC ELITE VVSV-NC真空吸笔接70psi压缩空气或氮气

VIRTUAL STEALTH-VAC ELITE常闭型真空吸笔套件VVSV-NC可连接10~70 psi压缩空气或氮气气源系统,通过调节输入压力来控制真空度,范围可达2 InHg~20英寸汞柱吸力,2米伸缩气管连接笔杆,配套2.38mm~12.7mm防静电吸笔头用于吸取组装IC芯片元件。

咨询电话:18823303057[ 点击直接拨打 ||微信同号]
在线QQ:2104028976QQ:2104028976

美国Virtual STEALTH-VAC™ ELITE VVSV-NC常闭真空吸笔套件可连接30至70 psi过滤的压缩空气或氮气下直接运行。常闭的VACUUM PEN™吸笔杆内置一个耳语安静的低噪音Venturi文氏效应真空发生器,仅在按下控制按钮时才会激活,这有助于节省工厂压缩空气。Virtual VVSV-NC真空吸笔可以通过调节输入压力来控制真空吸力大小,笔杆可连接带有2.38mm~12.7mm防静电吸盘的吸笔头用于IC元件安装操作,也可以选购0.13mm~1mm~1.5mm微型吸笔头吸取裸die芯片等极小物体。



Virtual STEALTH-VAC ELITE VVSV-NC真空吸笔特点

High Vacuum Compressed Air Powered Tools高真空度压缩空气动力工具

常闭型吸笔杆,按住按钮并保持吸取物体、松开按钮释放,通过改变气源压力调整真空度吸力

at 10 psi input the vacuum level is 2 InHg with 1 lpm of free air flow

在10 psi压力下,真空度为2 InHg,气流为1 lpm

at 30 psi input the vacuum level is 10 InHg with 3 lpm of free air flow

在30 psi输入下,真空水平为10 InHg,气流为3 lpm

at 70 psi input the vacuum level is 20 InHg with 4 lpm of free air flow

在70 psi输入下,真空水平为20 InHg,气流量为4 lpm

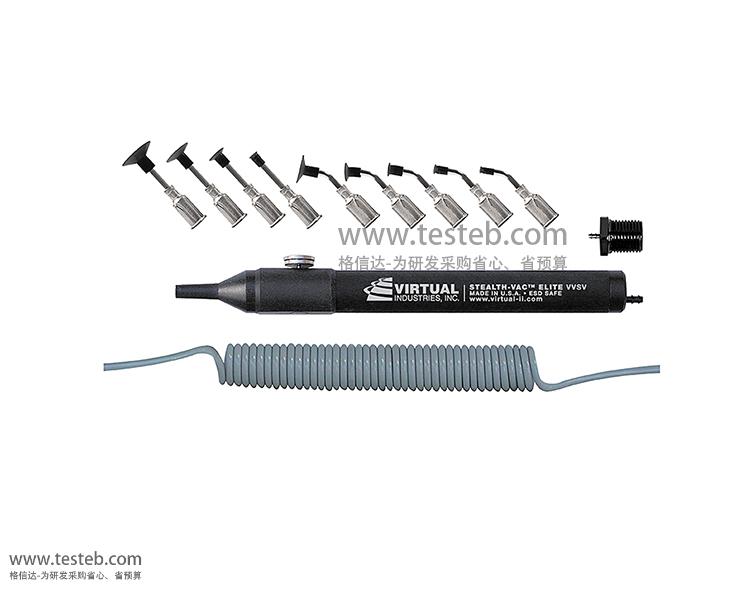

VVSV-NC真空吸笔套件包括:STEALTH-VAC™ELITE VVSV常闭真空吸笔杆手柄、VCH-1/16-6伸缩气管2米、V3014-1/8NPT接头1/8“ NPT至1/16”螺纹适配器、VCS-9-B吸笔头组(5个弯头V8903-D-B直径2.38mm、V8903-S-B 3.18mm、V8903-P-B 4.76mm、V8903-M-B 6.35mm、V8903-L-B 9.53mm,4个直头V8903-S-S 3.18mm、V8903-M-S 6.35mm、V8903-L-S 9.53mm、V8903-H-S直径12.70mm)。产品规格资料文档下载链接http://www.testeb.com/download/202008/Virtual-II_STEALTH-VAC_VVSV.pdf



使用时,在吸笔杆尖部装上一个带有比您要处理的零件稍小的吸笔头,将吸头吸盘与元件表面接触并按住控制按钮,此时已经吸住元件;将元件移至所需位置,释放控制按钮以放下元件。标配的吸笔头直径为2.38~12.7mm,如需处理2mm以内微小元件芯片,可选购VSPT系列微型吸笔头。



美国VIRTUAL STEALTH-VAC气源式真空吸笔订货信息

STEALTH-VAC™ Normally Closed Kits常闭型套件

VVSV-NC真空吸笔套件:ESD-SAFE Kit ,包含STEALTH-VAC™ ELITE VVSV笔杆、气管、9支常规吸笔头、螺纹接口

VVSV-NC-KIT带笔座支架套件: STEALTH-VAC™ ELITE VVSV真空笔杆手柄、气管、9支笔头、螺纹接口、VMB-3笔座

VVSV-NC-X吸笔(仅包含常闭笔杆、气管、接口):Operates On Compressed Air Or Nitrogen

STEALTH-VAC™ Normally Open Kits常开吸笔套件

VVSV-NO-X吸笔STEALTH-VAC™ VVSV笔杆、2米气管、1/8寸螺纹接口

VVSV-NO常开真空吸笔套件:包含STEALTH-VAC™ VVSV常开笔杆、气管、9支常规吸笔头、螺纹接口

VVSV-NO-KIT套件带笔座支架: STEALTH-VAC™ Kit包含吸笔杆、气管、9支笔头、螺纹接口、VMB-3笔座

选购VIRTUAL SMALL PARTS Tips VSPT系列微型吸针

VSPT1005-BD微型吸笔头 Bent弯头, 外径 0.010" (0.25mm) OD  x  内径0.005" (0.13mm) ID

VSPT2010-BD 内径0.25mm x 外径0.51mm、VSPT2515-BD 内径0.38mm x 外径0.64mm

VSPT3020-BD 内径0.51mm x 外径0.76mm、VSPT4030-BD 内径0.76mm x 外径1.02mm

VSPT6040-BD 内径1.02mm x 外径1.52mm、VSPT7050-BD 1.27mmx1.78mm、VSPT8060-BD直径1.52mmx2.0mm
