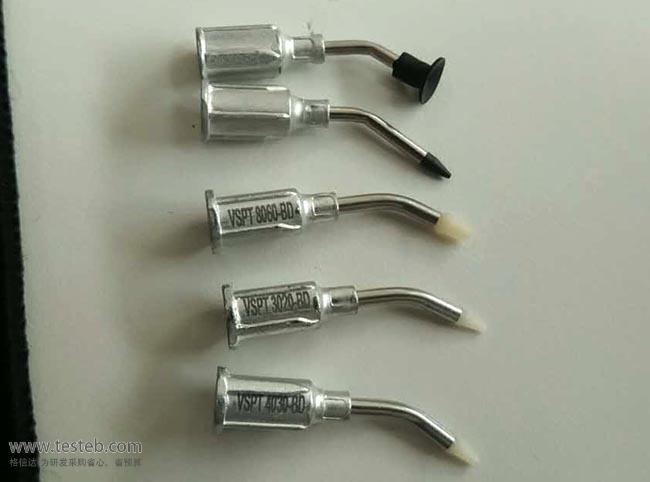

美国VIRTUAL VSPT4030-BD真空吸笔头0.76mm微芯片die裸片晶粒吸取

Virtual VSPT4030-BD真空吸笔头具有超精细0.76mm内径塑料尖头,尖部材质米白色聚甲醛树脂具有ESD防静电安全性能,可耐高达100℃温度,须通过气管连接线真空气源或电动泵并套在笔杆上,用于处理微小元件、die裸片晶粒吸取及挑选芯片细小等物体。

咨询电话:18823303057[ 点击直接拨打 ||微信同号]
在线QQ:2104028976QQ:2104028976

美国Virtual是真空搬运解决方案专业供应商,其真空工具被洁净室工作人员、半导体制造商、电子组装、大学和世界各地的科学家广泛使用。Virtual能够根据客户的需求,开发创新的手动真空处理工具,提供定制的解决方案。同时它还为其它知名工具品牌提供代工、定制真空吸笔工具。



Virtual提供VSPT系列精细真空吸笔头,吸咀直径小至0.1mm~1mm,用于die裸片芯片、晶粒及细小元件、裸芯片拾取转移。VSPT4030-BD真空吸笔头材质为防静电聚甲醛树脂,精细弯头内径仅为0.76mm,耐温100℃,可防止元件机械性损伤,非常适合精密操作。



美国VIRTUAL VSPT系列非常微小尖头吸笔头特点

型号前缀 VSPT1005- VSPT2010- VSPT2515- VSPT3020-
OD外径 * ID内径 0.010”x 0.005”/
0.25mm*0.13mm
0.020”x 0.010”/
0.51mm*0.25mm
0.025”x 0.015”/
0.64mm*0.38mm
0.030”x 0.020”/
0.76mm*0.51mm
  VSPT4030- VSPT6040- VSPT7050- VSPT8060-
  0.040”x 0.030”/
1.02mm*0.76mm
0.060”x 0.040”/
1.52mm*1.02mm
0.070”x 0.050”/
1.78mm*1.27mm
0.080”x 0.060”/
2.00mm*1.52mm

注:后缀两个字母代码组合,B-弯头、S-直头;D-Delrin防静电聚甲醛树脂、B-Brass镀金黄铜材质,示例VSPT4030-BD

须通过气管连接真空气源或电动泵并套接笔杆使用,用于处理微小元件、硅晶粒等物体

常见配套电动吸笔机如:TV1000-220TV1500-ELITE-220洁净室真空吸笔国产500g大吸力可调电动真空泵



威士Virtual微型吸笔头常见型号组合

VSPT1005-BD超细型弯头Bent,  0.010" (0.25mm) OD  x  0.005" (0.13mm) ID,ESD防静电聚甲醛树脂材质

VSPT2010-BD  Bent,  0.020" (0.51mm) OD  x  0.015" (0.25mm) ID

VSPT2515-BD  Bent,  0.025" (0.64mm) OD  x  0.020" (0.38mm) ID

VSPT3020-BD  Bent,  0.030" (0.76mm) OD  x  0.020" (0.51mm) ID

VSPT4030-BD  Bent,  0.040" (1.02mm) OD  x  0.030" (0.76mm) ID

VSPT6040-BD  Bent,  0.060" (1.52mm) OD  x  0.040" (1.02mm) ID

VSPT7050-BD  Bent,  0.070" (1.78mm) OD  x  0.050" (1.27mm) ID

VSPT8060-BD  Bent弯头,  0.080" (2.00mm) OD  x  0.060" (1.52mm) ID

VSPT1005-SD  Straight直头,  0.010" (0.25mm) OD  x  0.005" (0.13mm) ID,ESD防静电聚甲醛树脂材质

VSPT2010-SD  Straight,  0.020" (0.51mm) OD  x  0.015" (0.25mm) ID

VSPT2515-SD  Straight,  0.025" (0.64mm) OD  x  0.020" (0.38mm) ID

VSPT3020-SD  Straight,  0.030" (0.76mm) OD  x  0.020" (0.51mm) ID

VSPT4030-SD  Straight,  0.040" (1.02mm) OD  x  0.030" (0.76mm) ID

VSPT6040-SD  Straight,  0.060" (1.52mm) OD  x  0.040" (1.02mm) ID

VSPT7050-SD  Straight,  0.070" (1.78mm) OD  x  0.050" (1.27mm) ID

VSPT8060-SD  Straight直咀吸头,  0.080" (2.00mm) OD  x  0.060" (1.52mm) ID

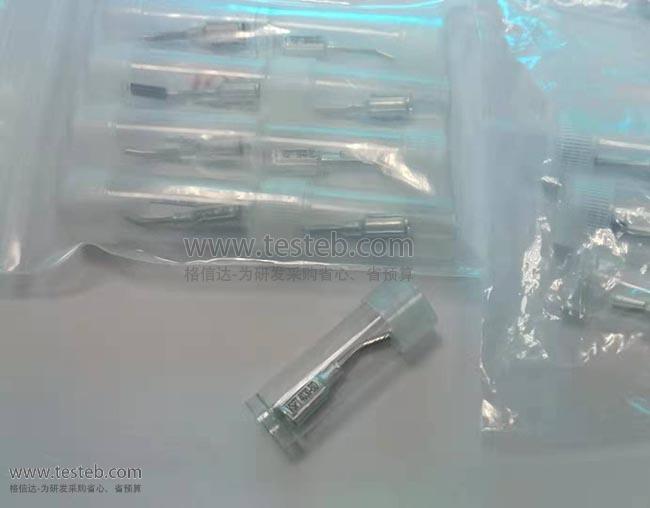

VSPT-KIT-8-BD套组:8个弯头吸笔头,ESD防静电聚甲醛树脂材质,含VTH-8支架

VSPT-KIT-8-SD套组:8个直头吸笔头,ESD防静电聚甲醛树脂材质,含VTH-8支架

VSPT-KIT-16-D套组:8个直头和8个弯头,ESD防静电聚甲醛树脂材质,含VTH-16支架



Virtual VSPT微小真空吸笔头型号规格

型号 规格尺寸OD外经 x ID内径 材质
VSPT0803-BD超精细吸头
VSPT0803-SD微型直头
0.008” (0.203mm) x 0.003” (0.076mm) Delrin聚甲醛树脂,防静电,耐温100℃
VSPT1005-BD真空吸笔头
VSPT1005-SD直型吸头
0.010” (0.25mm) x 0.005” (0.13mm) Delrin聚甲醛树脂,ESD防静电,耐温100℃
VSPT2010-BD微晶吸头
VSPT2010-SD直咀吸笔头
0.020” (0.51mm) x 0.010” (0.25mm) 同上,白色
VSPT2515-BD微小吸笔头
VSPT2515-SD
0.025” (0.64mm) x 0.015” (0.38mm) 同上
VSPT3020-BD弯头吸笔头
VSPT3020-SD直型吸笔头
0.030” (0.76mm) x 0.020” (0.51mm) 同上
VSPT4030-BD芯片吸笔头
VSPT4030-SD
0.040” (1.02mm) x 0.030” (0.76mm) 同上
VSPT6040-BD真空吸笔头
VSPT6040-SD吸笔头1mm
0.060” (1.52mm) x 0.040” (1.02mm) 同上
VSPT7050-BD
VSPT7050-SD直型吸针
0.070” (1.78mm) x 0.050” (1.27mm) 同上
VSPT8060-BD
VSPT8060-SD直型吸嘴
0.080” (2.00mm) x 0.060” (1.52mm) Delrin聚甲醛树脂,ESD防静电
VSPT1005-BB耐高温硬质吸头
VSPT1005-SB
0.010” (0.25mm) x 0.005” (0.13mm) Brass黄铜,耐高温260℃
VSPT2010-BB
VSPT2010-SB
0.020” (0.51mm) x 0.010” (0.25mm) Brass黄铜吸针
VSPT2515-BB
VSPT2515-SB
0.025” (0.64mm) x 0.015” (0.38mm) 同上,金黄色
VSPT3020-BB弯咀
VSPT3020-SB直咀
0.030” (0.76mm) x 0.020” (0.51mm) 同上
VSPT4030-BB弯头
VSPT4030-SB直头
0.040” (1.02mm) x 0.030” (0.76mm) 同上
VSPT6040-BB
VSPT6040-SB
0.060” (1.52mm) x 0.040” (1.02mm) 同上
VSPT7050-BB
VSPT7050-SB
0.070” (1.78mm) x 0.050” (1.27mm) 同上
VSPT8060-BB
VSPT8060-SB
0.080” (2.00mm) x 0.060” (1.52mm) 同上
相关产品真空吸笔
