美国Virtual VSPT2010-BD真空吸笔头0.25mm微型裸die芯片吸取

美国Virtual VSPT2010-BD微型真空吸笔头内径0.25mm,用于吸取搬运细小元件如裸die芯片封装操作,米白色聚甲醛树脂塑料尖头,ESD防静电吸头可防止元件机械性损伤,耐温100℃,配合电动真空吸笔机提供吸力使用。

咨询电话:18823303057[ 点击直接拨打 ||微信同号]
在线QQ:2104028976QQ:2104028976

VIRTUAL VSPT微型吸头通过连续真空源提供的真空吸力吸取搬运细小元件,处理部件尽最小达0.006"(0.152mm)。美国Virtual VSPT系列微型吸笔头专为处理微电子晶粒die芯片设计,它们必须使用连续的真空系统,如TV-1000、V8100电动真空吸笔机

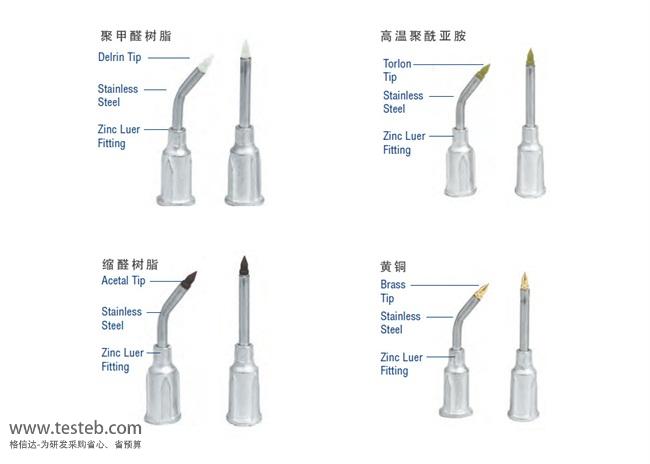

Virtual真空晶圆吸笔头材质性能特点

1、聚甲醛树脂塑料尖头,米色,ESD防静电,VSPT2010-BD晶圆吸笔头可防止元件机械性损伤,耐温100℃

2、缩醛吸头,黑色非ESD安全,VSPT2010-BA吸咀耐温100℃

3、聚酰亚胺吸头,橄榄色,耐高温非ESD安全,可承受高达232℃温度

4、镀金黄铜材质耐高温吸笔头,导电,温度范围260℃



美国VIRTUAL VSPT系列微芯片die吸笔头特点

专门用于晶圆切割之后的die裸片芯片吸取移动,有8种常用尺寸吸笔头可供选择

型号前缀 VSPT1005- VSPT2010-BD微型吸笔头 VSPT2515- VSPT3020-晶粒吸头
OD * ID 0.010”x 0.005”/
0.25mm*0.13mm
0.020”x 0.010”/
0.51mm*0.25mm
0.025”x 0.015”/
0.64mm*0.38mm
0.030”x 0.020”/
0.76mm*0.51mm
型号前缀 VSPT4030- VSPT6040- VSPT7050- VSPT8060-
OD * ID 0.040”x 0.030”/
1.02mm*0.76mm
0.060”x 0.040”/
1.52mm*1.02mm
0.070”x 0.050”/
1.78mm*1.27mm
0.080”x 0.060”/
2.00mm*1.52mm

注:吸笔头OD-外经,ID-内径,后缀两个字母代码组合,B-弯头、S-直头,D-Delrin聚甲醛树脂、T-Torlon聚酰亚胺耐高温

更详细的微型圆晶吸针吸头介绍请查看文档http://www.testeb.com/download/201608/Virtual_VSPT_TIPS.pdf



美国赛浦斯Virtual VSPT微型真空吸笔头订货型号

型号 形状 规格尺寸OD外经 x ID内径 材质
VSPT1005-BD晶圆吸笔头 Bent弯头 0.010” (0.25mm) x 0.005” (0.13mm) Delrin聚甲醛树脂,ESD防静电
VSPT2010-BD微型吸笔头 Bent弯头 0.020” (0.51mm) x 0.010” (0.25mm) Delrin聚甲醛树脂,ESD防静电
VSPT2515-BD Bent弯头 0.025” (0.64mm) x 0.015” (0.38mm) Delrin聚甲醛树脂,ESD防静电
VSPT3020-BD真空吸笔头 Bent弯头 0.030” (0.76mm) x 0.020” (0.51mm) Delrin聚甲醛树脂,ESD防静电
VSPT4030-BD Bent弯头 0.040” (1.02mm) x 0.030” (0.76mm) Delrin聚甲醛树脂,ESD防静电
VSPT6040-BD Bent弯头 0.060” (1.52mm) x 0.040” (1.02mm) Delrin聚甲醛树脂,ESD防静电
VSPT7050-BD Bent弯头 0.070” (1.78mm) x 0.050” (1.27mm) Delrin聚甲醛树脂,ESD防静电
VSPT8060-BD Bent弯头 0.080” (2.00mm) x 0.060” (1.52mm) Delrin聚甲醛树脂,ESD防静电
VSPT1005-SD Straight直头 0.010” (0.25mm) x 0.005” (0.13mm) Delrin聚甲醛树脂,ESD防静电
VSPT2010-SD Straight直头 0.020” (0.51mm) x 0.010” (0.25mm) Delrin聚甲醛树脂,ESD防静电
VSPT2515-SD Straight直头 0.025” (0.64mm) x 0.015” (0.38mm) Delrin聚甲醛树脂,ESD防静电
VSPT3020-SD Straight直头 0.030” (0.76mm) x 0.020” (0.51mm) Delrin聚甲醛树脂,ESD防静电
VSPT4030-SD Straight直头 0.040” (1.02mm) x 0.030” (0.76mm) Delrin聚甲醛树脂,ESD防静电
VSPT6040-SD Straight直头 0.060” (1.52mm) x 0.040” (1.02mm) Delrin聚甲醛树脂,ESD防静电
VSPT7050-SD Straight直头 0.070” (1.78mm) x 0.050” (1.27mm) Delrin聚甲醛树脂,ESD防静电
VSPT8060-SD Straight直头 0.080” (2.00mm) x 0.060” (1.52mm) Delrin聚甲醛树脂,ESD防静电
VSPT1005-BA
VSPT1005-SA
Bent弯头
Straight直头
0.010” (0.25mm) x 0.005” (0.13mm) Acetal缩醛树脂
VSPT2010-BA
VSPT2010-SA
Bent弯头
Straight直头
0.020” (0.51mm) x 0.010” (0.25mm) Acetal缩醛树脂
VSPT2515-BA
VSPT2515-SA
Bent弯头
Straight直头
0.025” (0.64mm) x 0.015” (0.38mm) Acetal缩醛树脂
VSPT3020-BA
VSPT3020-SA
Bent弯头
Straight直头
0.030” (0.76mm) x 0.020” (0.51mm) Acetal缩醛树脂
VSPT4030-BA
VSPT4030-SA
Bent弯头
Straight直头
0.040” (1.02mm) x 0.030” (0.76mm) Acetal缩醛树脂
VSPT6040-BA
VSPT6040-SA
Bent弯头
Straight直头
0.060” (1.52mm) x 0.040” (1.02mm) Acetal缩醛树脂
VSPT7050-BA
VSPT7050-SA
Bent弯头
Straight直头
0.070” (1.78mm) x 0.050” (1.27mm) Acetal缩醛树脂
VSPT8060-BA
VSPT8060-SA
Bent弯头
Straight直头
0.080” (2.00mm) x 0.060” (1.52mm) Acetal缩醛树脂
VSPT0803-BD圆晶吸头 Bent弯头 0.008” (.203mm) x 0.003” (.076mm) Delrin聚甲醛树脂
VSPT0803-SD Straight直头 0.008” (.203mm) x 0.003” (.076mm) Delrin聚甲醛树脂
VSPT0803-BA Bent弯头 0.008” (.203mm) x 0.003” (.076mm) Acetal缩醛树脂
VSPT0803-SA晶圆吸头 Straight直头 0.008” (.203mm) x 0.003” (.076mm) Acetal缩醛树脂
VSPT1005-BT
VSPT1005-ST
Bent弯头
Straight直头
0.010” (0.25mm) x 0.005” (0.13mm) High-Temp Torlon高温聚酰亚胺
VSPT2010-BT微晶片吸头
VSPT2010-ST
Bent弯头
Straight直头
0.020” (0.51mm) x 0.010” (0.25mm) High-Temp Torlon高温聚酰亚胺
VSPT2515-BT
VSPT2515-ST
Bent弯头
Straight直头
0.025” (0.64mm) x 0.015” (0.38mm) High-Temp Torlon高温聚酰亚胺
VSPT3020-BT
VSPT3020-ST
Bent弯头
Straight直头
0.030” (0.76mm) x 0.020” (0.51mm) High-Temp Torlon高温聚酰亚胺
VSPT4030-BT
VSPT4030-ST
Bent弯头
Straight直头
0.040” (1.02mm) x 0.030” (0.76mm) High-Temp Torlon高温聚酰亚胺
VSPT6040-BT
VSPT6040-ST
Bent弯头
Straight直头
0.060” (1.52mm) x 0.040” (1.02mm) High-Temp Torlon高温聚酰亚胺
VSPT7050-BT
VSPT7050-ST
Bent弯头
Straight直头
0.070” (1.78mm) x 0.050” (1.27mm) High-Temp Torlon高温聚酰亚胺
VSPT8060-BT
VSPT8060-ST
Bent弯头
Straight直头
0.080” (2.00mm) x 0.060” (1.52mm) High-Temp Torlon高温聚酰亚胺
VSPT1005-BB
VSPT1005-SB
Bent弯头
Straight直头
0.010” (0.25mm) x 0.005” (0.13mm) Brass黄铜
VSPT2010-BB
VSPT2010-SB
Bent弯头
Straight直头
0.020” (0.51mm) x 0.010” (0.25mm) Brass黄铜
VSPT2515-BB
VSPT2515-SB
Bent弯头
Straight直头
0.025” (0.64mm) x 0.015” (0.38mm) Brass黄铜
VSPT3020-BB
VSPT3020-SB
Bent弯头
Straight直头
0.030” (0.76mm) x 0.020” (0.51mm) Brass黄铜
VSPT4030-BB
VSPT4030-SB
Bent弯头
Straight直头
0.040” (1.02mm) x 0.030” (0.76mm) Brass黄铜
VSPT6040-BB
VSPT6040-SB
Bent弯头
Straight直头
0.060” (1.52mm) x 0.040” (1.02mm) Brass黄铜
VSPT7050-BB
VSPT7050-SB
Bent弯头
Straight直头
0.070” (1.78mm) x 0.050” (1.27mm) Brass黄铜
VSPT8060-BB
VSPT8060-SB
Bent弯头
Straight直头
0.080” (2.00mm) x 0.060” (1.52mm) Brass黄铜
