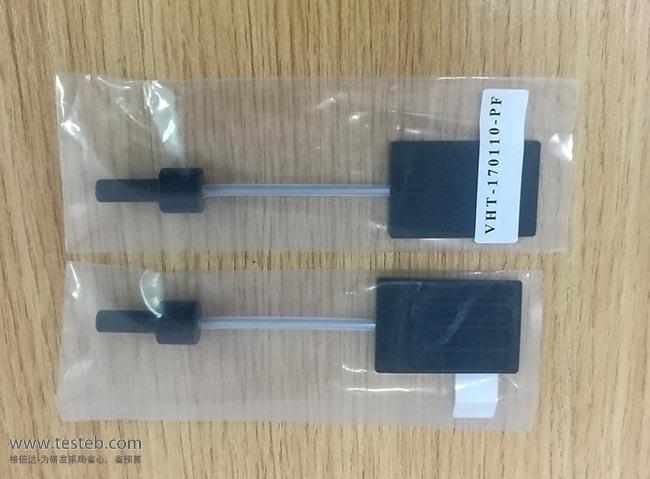

美国Virtual VHT-170110-PF 6寸耐高温晶圆吸笔头250℃

Virtual VHT-170110-PF耐高温涂层吸笔头可接触250℃温度物体,铝制阳极氧化涂层,长宽尺寸1.70"x1.10",厚度3.3mm,用于6寸wafers晶圆、太阳能电池等平板物体的安全拾取转移,需要配套电池式或电动真空吸笔系统使用,可提供带角度弯曲型号。

咨询电话:18823303057[ 点击直接拨打 ||微信同号]
在线QQ:2104028976QQ:2104028976

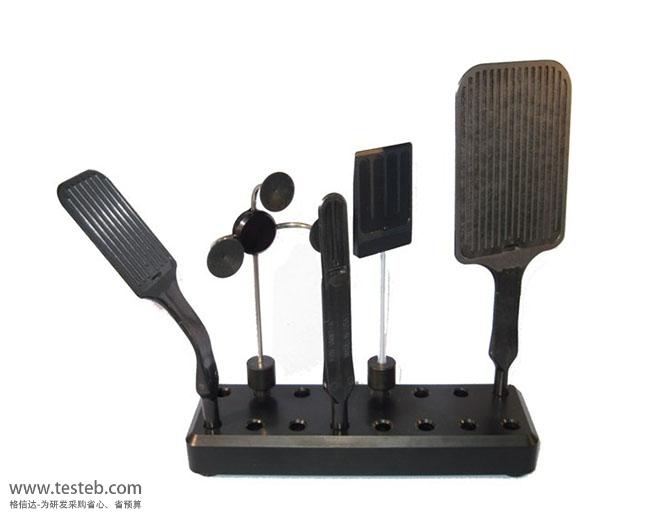

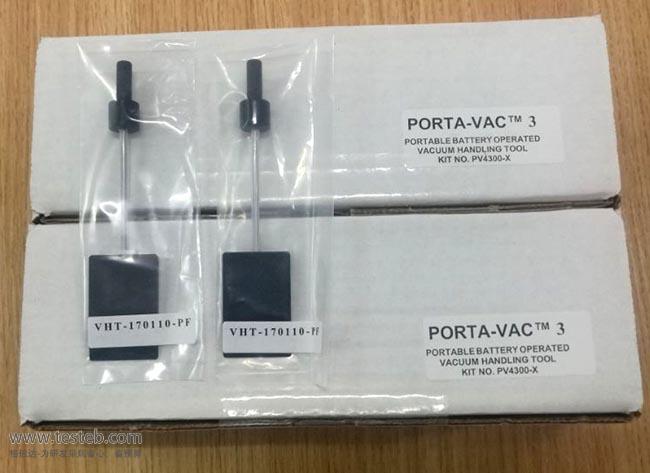

美国Virtual公司成立于1987年,总部位于科罗拉多州科罗拉多斯普林斯市,专业提供真空处理解决方案,产品被CLASS I洁净室人员、电子装配商、半导体制造商、大学和世界各地的科学家使用。Virtual真空吸笔产品系列包括手动真空吸笔、吸球、吸盘、微型吸针、晶圆吸笔头等,非常适合在装配、转移、检查、返工和维修操作时使用,高效,符合人体工程学。VIRTUAL高温涂层吸笔头工作温度可高达250℃,笔头为铝制阳极氧化材质、厚度3.3mm,通过不锈钢连接管与后端具有持续真空气源系统的笔杆连接,如PV4300电池式、WVE-9000电动真空吸笔。



Virtual VWT系列耐高温晶圆吸笔头型号规格

■ 铝制阳极氧化涂层耐高温250℃,笔头厚度3.3mm,不锈钢连接杆长度76.20mm

VHT-100075-PF 4寸耐高温吸笔头:长宽尺寸(1.05" x 0.75") 26.67mm x 19.05mm,4" (100mm) wafers

VHT-170110-PF 6寸耐高温吸笔头:长宽尺寸(1.70" x 1.10") 43.18mm x 27.94mm,6"  wafers晶圆吸取

VHT-250125-PF 8寸耐高温吸笔头,长宽尺寸(2.50" x 1.25") 63.50mm x 31.75mm,8寸wafers吸头

旧款VWT系列如VWT-250125PF耐高温特氟龙晶圆吸笔头已被VHT系列替代

可定制特殊扩展的弯曲角度如10度、20°、30°弯,以及加长连接杆长度

Virtual晶圆吸笔头选型文档http://www.testeb.com/download/201812/Virtual_Wafer_Tips_VMWT.pdf



美国Virtual PEEK吸笔头型号规格

■ PEEK聚醚醚酮模塑加工,ESD防静电,耐温100℃,头部厚2.54mm、连接杆长度78.74mm

VMWT-A 4寸吸笔头:盘面长*宽=35.56mm x 12.70mm,用于4” (100mm) wafers

VMWT-B 6寸吸笔头:盘面长*宽35.56mm x 33.02mm,拾取转移六寸6” (150mm) wafers晶圆

VMWT-C 8寸吸笔头:盘面长*宽53.34mm x 35.56mm,拾取八英寸(200mm) wafers

VMWT-D方形12寸吸笔头:盘面长*宽78.74mm x 53.34mm,可用于拾取12英寸wafers

VWT-5R-AR圆形12寸吸笔头:中心有孔减少接触面,厚3.56mm,外径127mm,吸取12寸晶圆、硅片、平板

特殊扩展型号:

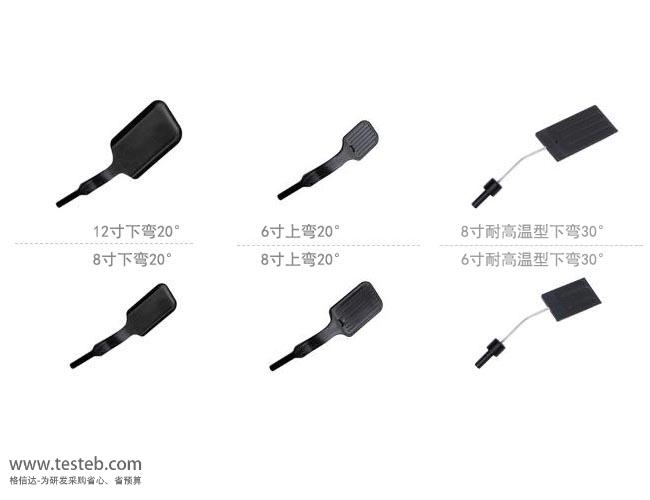

1、弯曲型——VMWT-A/B/C/D型可订购向下弯曲D或者上弯型U,常规的弯曲角度有10°、20°、30°,在型号后面加入方向及角度代码,如:VMWT-A20U表示四寸吸笔头前端向上弯曲20度,VMWT-D30D 12寸吸笔头弯曲30度下弯。另可订购“L”左弯、“R”右弯如VMWT-B20L,或者特殊定制款。

2、加长型——VMWT-B/C/D即6寸、8寸、12寸笔头可加长连接杆长度,由标准长78.74mm扩展到200mm,对应型号分别为VMWT-B-EX200、VMWT-C-EX200、VMWT-D-EX200。

Press-Fit Molded PEEK吸笔头规格说明书http://www.testeb.com/download/201812/Virtual_PEEK_VMWT-ABCD.pdf

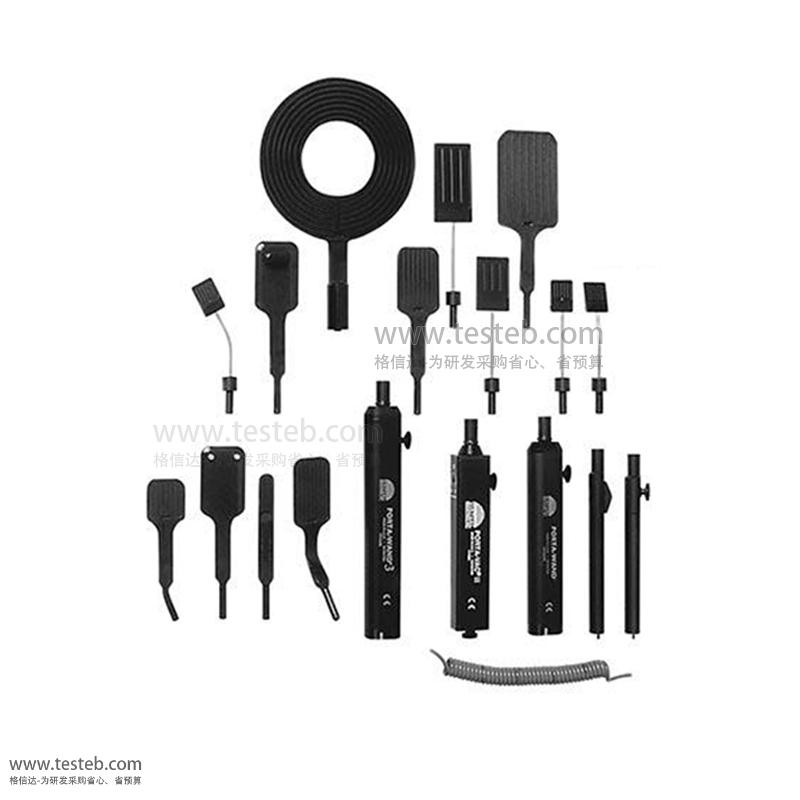

美国Vitual真空晶圆吸笔套装型号一览

1、便携式可移动电池驱动

VPWE7300AR-MW8八寸真空吸笔,配VMWT-C 8寸笔头,可现场更换的充电电池,带电量及安全真空度提示灯

VPW6300-VWT5R-220晶圆吸笔,配VWT-5R-AR圆形吸笔头,12英寸wafers拾取专用,带安全真空度操作提示灯

VPW6300AR-MW8晶圆真空吸笔,配8寸PEEK吸笔头VMWT-C,内置电池带电量提示和操作指示灯

PV4000A-MW4电池式吸笔,配4寸吸盘,一次性9V电池供电,便携式操作,低成本,可选更换4~12寸头

PV4300-MW8电池式晶圆吸笔,带八英寸笔头,安全真空度操作提示灯,9V电池供电,性价比高

V3200-CLN-MW6六寸晶圆吸笔,内置9V电池微型真空发生器,口袋型设计,洁净室标准

2、台式电动插电型

WVE-9000-MW8八寸晶圆吸笔,条形真空度显示,确保安全操作安全可靠

AV-5000可调式真空吸笔,ADJUST-A-VAC® Elite旋钮调整吸力主机,保护铟化镓、氮化镓等脆弱易碎晶圆

WV-9000-MW8-220插电式经济型版本,可更换4"、6"、8寸、12英寸晶圆吸笔头

3、晶圆吸笔套件,外接气源,压缩空气或氮气

VWWB-2A-MW8-1/8真空吸笔套件,PEEK VMWT-C吸头,1/8螺纹适配接口

VVSW-MW8空压吸笔,2米1/16寸接口管VCH-1/16-6
