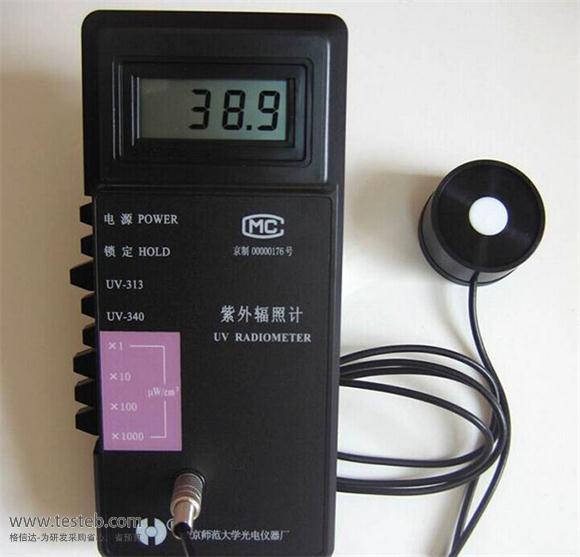

北师大光电UV-340紫外辐照计中心波长340nm强度量程199.9x10^3μW/cm2
北京师范大学光电仪器厂UV-340辐照计用于测量315~370nm波段中心波长为340nm紫外线辐照强度,测量范围0.1~199.9x10^3 μW/cm2,示值误差±8%,适用于光化学、高分子材料老化、以及大规模集成电路PCB光刻固化等紫外光源强度测量验证,另有UV-313型号峰值波长313nm。
光阻剂广泛用于PCB线路板行业,通过其使用蚀刻化学品来布置电路连接或印刷电路板迹线,也被用于半导体工业,它是用于形成单个半导体器件的微小电路的微图案的光刻生产中的关键步骤。Photoresist光刻胶工艺过程控制光线辐射强度和曝光时间至关重要,它可以避免在加工和生产过程中光刻胶的浪费性下曝光或曝光过度。为了保持这些设置,需要具有尽可能接近光阻剂作用光谱的测光表来精确地知道光致抗蚀剂曝光的程度。在暴露于紫外线的条件下对产品进行固化,同时又快又经济,需要仔细控制曝光过程,例如光源的光谱输出、强度等级和曝光时间。
北京师范大学光电仪器厂致力于光辐射测量仪器的研发,已成为国内在该方向最有影响的单位之一,专业生产光照度计、光亮度计、辐照计、紫外辐照计、光谱光度计、LED光强计等光辐射和颜色测量仪器,广泛应用于工农业生产、环境保护、医疗卫生、 科学研究等领域, 至今累计推向市场的各种仪器在50000台/件以上。其中,光照度计、紫外辐照计等产品是国家检定目录上的计量仪器, 客户群体包括中国科学院、中国计量院、航天一院、航天二院、航天五院、清华大学、北京大学、复旦大学等国内知名院所和高校。北师大光电UV-340紫外辐照计测量响应波段315~370nm,中心波长λP=340nm,量程范围199.9x10^3μW/cm2,分辨率μW/cm2,精度<±8.0%。可提供代办中国计量科学研究院第三方计量检测报告,计量费用按标准实收,检测周期为十至十五个工作日。
北师大光电UV-313/UV-340紫外辐照计规格参数
项目 | 参数 |
型号及测量波长 |
UV-313紫外照度计响应波长范围290~340nm,峰值波长λP=313nm UV-340辐照计响应波段315~370nm,中心波长λP=340nm |
辐照度测量范围 |
0.1~199.9x10^3 μW/cm2 1μw/cm2 = 0.001mw/cm2 1μw/cm2 = 0.01 w/m2 |
零值误差(满量程FS) | <满量程的±1.0% |
长波响应误差 | <15% |
余弦特性(方向性响应)误差 | <10% |
非线性误差 | <±1.5% |
换档误差 | <±1.0% |
疲劳误差 | <3.0% |
相对示值误差 | <±8.0%(相对于NIM标准) |
响应时间 | <1秒 |
使用环境 | 温度(0~40)℃;湿度<85%RH |
尺寸和重量 | 160mm×78mm×43mm;0.2kg |
电源 | 6F22型9V积层电池(非充电电池),整机功耗<0.1VA |
装箱清单 | 主机、探头、探头盖、数据线、说明书、合格证/保修单、9V积层电池、仪器箱 |
北京师范大学光电仪器厂照度计型号规格表
类 别 | 仪器型号/规格 | 备注 |
照度计 | ST-80C数字照度计 | 手动量程X1、X10、X100、X1000档,0.1~199.9×10³ lx |
ST-85数字照度计 | 自动量程,测量范围0.1~199.9×10³ lx,示值误差±4% | |
ST-86L弱光照度计 | 手动量程 | |
ST-86L弱光照度计(验光仪用) | 自动量程,受光面6mm小于验光机出射光瞳 | |
亮度计 | ST-86LA(10-1) | 分辨率0.1 cd/㎡ |
ST-86LA屏幕亮度计(10-2) | 0.01~19990cd/m2 | |
ST-86LA(10-3) | 0.001~1999cd/m2 | |
紫外辐照计 | UV-A辐照计(单通道) | UV-365探头 λ:(320~400)nm,λP=365nm |
UV-A双通道 |
UV-420探头 λ:(375~475)nm,λP=420nm UV-365探头 λ:(320~400)nm,λP=365nm |
|
UV-B紫外照度计(单通道) | UV-254探头 λ:(230~275)nm,λP=254nm | |
UV-B双通道 |
UV-297探头 λ:(275~330)nm,λP=297nm UV-254探头 λ:(230~275)nm,λP=254nm |
|
UV-313 | 测量波长290~340nm,中心波长λP=313nm | |
UV-340辐照计 | 响应波段315~370nm,中心波长340nm | |
特殊定制款 |
定制365、297nm双通道、 定制254nm、365nm双通道辐照计 定制313、340nm双通道紫外辐照计 |
|
其他测试仪器 | 定制 紫外/可见光照度计 | |
FZ-A可见光波长辐照度计 | 350~1050nm波段可见光辐照度测量仪,手动、自动量程 | |
FGH-1光合有效辐射计 | ||
FL-1D蓝光辐射计 | ||
ST-86LB发光二极管光强计 |
