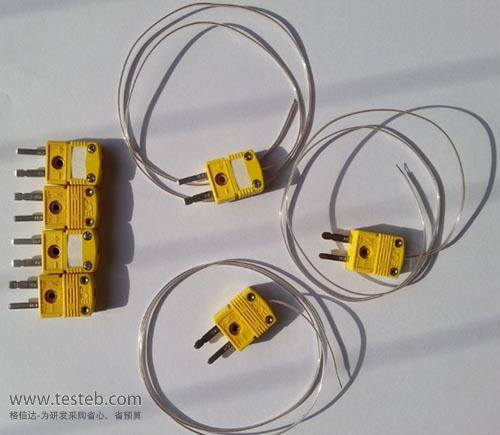

美国omega TT-K-30 K型热电偶感温线260℃线径0.25mm
美国原装OMEGA TT-K-30 K型热电偶测温线量程范围-200℃到260℃,精度0.75%或者2.2℃（另有TT-K-30-SLE特别限制误差精度为0.4%或者1.1℃），线径0.254mm，是日置记录仪/安捷伦34970A数据采集器/FLUKE 2638A等温度采集测量仪器常用感温线，用于进行精密温度测试。
咨询电话：18823303057[ 点击直接拨打 ||微信同号]
在线QQ：2104028976
美国OMEGA TT-K-30热电偶线测温线双重绝缘，CHROMEGA®- ALOMEGA® 双芯 ANSI K型热电偶，测温范围：-200℃-260℃，外覆绝缘层材质:聚四氟乙烯(铁氟龙PFA)，线芯直径：2X0.25mm，具有耐水性、耐磨性，柔软度良好，极高精度，多用于线路板制造、电脑、显示器、无尘设备、电子元器件等行业的精密温度测试。如欲订购特别限制误差热电偶测温线（精度为0.4%），请将"-SLE"添加到型号中，如 TT-K-30-SLE。
美国omega TT-K-30测温线K型热电偶线详细参数
| 品牌 | Omega/欧米伽 |
| 分度号 | K型热电偶 |
| 外覆绝缘层材质 | 聚四氟乙烯铁氟龙PFA |
| 外敷绝缘层耐温 | 温度范围-200℃-260℃ |
| 热响应时间 | 0.1s |
| 线芯材质 | 镍-铬合金/镍铝合金 |
| 允差等级 |
TT-K-30标准型 精度0.75%或者2.2℃、 TT-K-30-SLE特别限制误差 高精度0.4%或者1.1℃ |
| 线芯直径 | 2X0.254mm，外形尺寸： 0.6*1.0（mm） |
| 线芯绝缘层标记 | 红为负极/黄为正极，多种联接型式可选择 |
| 线长度 | 每卷1000英尺/305米，可按客户需要剪断,焊接,加插头或绕线轴零售 |
| 用途 |
此K型热电偶测温线可适合任何K型进口及国产的温度记录仪表使用， 如日置LR8431-30温度记录仪、是德科技安捷伦34970A数据采集器等 |
美国OMEGA K型热电偶测温线选型表
| 型号 | 线类型 | AWG线规 | 绝缘层导体 | 绝缘层外部保护层 | 耐温最高温度 | 外形标称尺寸 |
| XC-K-14 | 单股 | 14 | Nextel 陶瓷纤维 | Nextel陶瓷纤维护套 | 1090℃ | 3.6 x 5.0mm |
| XC-K-20高温热电偶 | 单股 | 20 | 980℃ | 3.4 x 4.8mm | ||
| XT-K-20 | 单股 | 20 | 980℃ | 2.7 x 3.9mm | ||
| XL-K-20 | 单股 | 20 | 980℃ | 2.4 x 3.4mm | ||
| XC-K-24 | 单股 | 24 | 870℃ | 2.9 x 4.4mm | ||
| XT-K-24 | 单股 | 24 | 870℃ | 2.2 x 3.4mm | ||
| XL-K-24 | 单股 | 24 | 870℃ | 2.0 x 3.0mm | ||
| XR-K-20 | 单股 | 20 | 玻璃状石英 | 玻璃状石英 | 870℃摄氏度 | 2.9 x 4.6mm |
| XS-K-14 | 单股 | 14 | 二氧化硅玻璃纤维 | 二氧化硅玻璃纤维保护套 | 1090℃ | 3.6 x 5.0mm |
| XS-K-20高温热电偶 | 单股 | 20 | 980℃ | 2.7 x 3.9mm | ||
| XS-K-24 | 单股 | 24 | 870℃ | 2.2 x 3.4mm | ||
| HH-K-20 | 单股 | 20 | 耐高温玻璃 | 耐高温玻璃 | 704℃ | 1.5 x 2.7mm |
| HH-K-24高温测温线 | 单股 | 24 | 704℃ | 1.4 x 2.3mm | ||
| GG-K-20 K型热电偶 | 单股 | 20 | 玻璃纤维编织带 | 玻璃纤维编织带 | 482℃ | 1.5 x 2.1mm |
| GG-K-20S | 7 x 28 | 20S | 482℃ | 1.5 x 2.5mm | ||
| GG-K-24 | 单股 | 24 | 482℃ | 1.3 x 2.0mm | ||
| GG-K-24S | 7 x 32 | 24S | 482℃ | 1.3 x 2.2mm | ||
| GG-K-26 | 单股 | 26 | 482℃ | 1.1 x 1.9mm | ||
| GG-K-28 | 单股 | 28 | 482℃ | 1.0 x 1.4mm | ||
| GG-K-30感温线 | 单股 | 30 | 482℃ | 0.9 x 1.3mm | ||
| GG-K-36 | 单股 | 36 | 482℃ | 0.8 x 1.1mm | ||
| GG-K-20-SB | 单股 | 20 | 内层玻璃纤维 | 外层不锈钢编织带 | 482℃ | 2.3 x 3.0mm |
| GG-K-20S-SB | 7 x 28 | 20S | 482℃ | 2.3 x 3.2mm | ||
| GG-K-24-SB | 单股 | 24 | 482℃ | 2.2 x 3.0mm | ||
| GG-K-24S-SB | 7 x 32 | 24S | 482℃ | 2.0 x 2.8mm | ||
| KK-K-20 | 单股 | 20 | 熔融聚酰亚胺胶带 | 熔融聚酰亚胺胶带 | 260℃ | 1.5 x 2.5 mm |
| KK-K-20S | 7 x 28 | 20S | 260℃ | 1.5 x 2.7 mm | ||
| KK-K-24 | 单股 | 24 | 260℃ | 1.3 x 1.9 mm | ||
| KK-K-24S | 7 x 32 | 24S | 260℃ | 1.3 x 2.2 mm | ||
| KK-K-30 | 单股 | 30 | 260℃ | 1.0 x 1.4 mm | ||
| TG-K-30 | 单股 | 30 | 特氟龙玻璃纤维 | 玻璃纤维编织带 | 260℃ | 0.9 x 1.2 mm |
| TG-K-36 | 单股 | 36 | 260℃ | 0.7 x 1.0 mm | ||
| TG-K-40 | 单股 | 40 | 260℃ | 0.7 x 0.9 mm | ||
| TT-K-20 | 单股 | 20 | 氟塑料46 特氟龙（耐高温） | 特氟龙 | 260℃ | 1.7 x 3.0 mm |
| TT-K-20S | 7 x 28 | 20 | 260℃ | 1.9 x 3.2 mm | ||
| TT-K-22S | 7 x 30 | 22 | 260℃ | 1.7 x 3.4 mm | ||
| TT-K-24 | 单股 | 24 | 260℃ | 1.4 x 2.4 mm | ||
| TT-K-24S | 7 x 32 | 24 | 260℃ | 1.6 x 2.6 mm | ||
| TT-K-30 K型热电偶 | 单股 | 30 | 260℃ | 0.6 x 1.0 mm | ||
| TT-K-36热电偶感温线 | 单股 | 36 | 260℃ | 0.5 x 0.8 mm | ||
| TT-K-40 | 单股 | 40 | 260℃ | 0.4 x 0.7 mm |
线规规格与线径对照
AGW线规号：热电偶丝线径
14：线径1.63mm
20：0.813mm，24：0.511mm，28：0.320mm
30：0.254mm，36：0.127mm
40：线芯直径0.079mm
美国omega热电偶K型热电偶测温线双重绝缘GG-K, XC-K, XT-K, XL-K, XS-K, HH-K, TG-K, TT-K FF-K, PR-K系列选型规格说明书：http://www.testeb.com/download/201412/20141211102404_869.pdf
