泰克Tektronix示波器与探头TDS3014C
泰克Tektronix示波器与探头TDS3014C

美国tektronix tds3014c价格-泰克示波器代理商

泰克示波器型号Tektronix TDS3014C数字荧光示波器共4通道、100MHz带宽,具有1.25G采样率,同时实现了3600 wfms/s 的连续波形捕获速率和实时辉度等级,突出显示信号活动的详细历史记录,更方便了解所捕获波形的特点。

咨询电话:18823303057[ 点击直接拨打 ||微信同号]
在线QQ:2104028976QQ:2104028976

TEK泰克数字荧光示波器TDS3000C系列型号TDS3014C示波器具有前面板USB 主控端口,方便存储和传输测量数据,TekProbe® 接口支持有源探头、差分高压探头和电流探头,自动调整量程和单位。泰克TDS3000C荧光示波器所有通道上的实时取样速率高达5 GS/s,可应用于数字设计和调试、视频安装和服务、电源设计、教学和培训、电信模板测试、生产测试、常规平台测试等,选配择使用内部电池供电时不使用有线电源即可获得高达3小时的工作时间。



Tektronix示波器TDS3012C TDS3014C数字荧光示波器规格

型号 TDS3012C TDS3014C示波器 TDS3032C TDS3034C示波器 TDS3052C TDS3054C
带宽 100 MHz 100 MHz 300 MHz 300 MHz 500 MHz 500 MHz
上升时间  3.5 ns 3.5 ns 1.2 ns 1.2 ns 0.7 ns 0.7 ns
通道数量 2 4 2 4 2 4
每通道采样率 1.25 GS/s 1.25 GS/s 2.5 GS/s 2.5 GS/s 5 GS/s 5 GS/s
外部触发输入 所有型号均包括
最大记录长度 10 k 样点
垂直分辨率 9 位
垂直灵敏度 1 MΩ:1 mV/div to 10 V/div; 50Ω:1 mV/div to 1 V/div
输入耦合 AC, DC, GND
输入阻抗 并联13 pF 或50Ω 端子时1 MΩ
DC增益精度 +2%
最大输入电压 1 MΩ:150 VRMS, 峰值≤ 400 V;50Ω:5 VRMS, 峰值≤ 30 V
定位范围 + 5 div
带宽极限 20 MHz 20 MHz 20 MHz, 150 MHz 20 MHz, 150 MHz 20 MHz, 150 MHz 20 MHz, 150 MHz
时基范围 4 ns to 10 s 4 ns to 10 s 2 ns to 10 s 2 ns to 10 s 1 ns to 10 s 1 ns to 10 s
时基精度 在任意1 ms 时间间隔上± 20 ppm
TDS3000C系列输入/ 输出接口
以太网端口 RJ-45 连接器, 支持10Base-T LAN
USB 端口 前面板USB 2.0 主机端口,支持USB 闪存
GPIB 端口 全面的发话/ 接听模式、设置和测量(TDS3GV 通信模块选配)
RS-232-C 端口 DB-9 公头连接器,全面的发话/ 接听模式;控制所有模式、设置和测量波特率最高38,400(TDS3GV 通信模块选配)
VGA 视频端口 DB-15 母头连接器,监视器输出,在配有VGA 的大型监视器上直接显示信息(TDS3GV 通信模块选配)
外部触发输入 BNC 连接器,输入阻抗> 1 MΩ,并联电流17 pF;最大输入电压150 VRMS

泰克示波器tds3014c pdf规格说明书 http://www.testeb.com/download/201509/TEK_TDS3000C.pdf



泰克TDS3000C系列数字荧光示波器订购信息

订货型号

TDS3012C 100 MHz,2 通道,1.25 GS/s

TDS3014C 100 MHz,4 通道,1.25 GS/s

TDS3032C 300 MHz,2 通道,2.5 GS/s

TDS3034C 300 MHz,4 通道,2.5 GS/s

TDS3052C 500 MHz,2 通道,5 GS/s

TDS3054C 500 MHz,4 通道,5 GS/s

标配附件

泰克TDS3014C示波器3年保修

每条通道一个 P6139B探头,500 MHz、 10x 无源探头

用户手册以及已翻译的前面板饰面、文档光盘

电源线、附件盘、前端保护盖、可溯源校准证明

OpenChoice® 个人计算机通信软件

NI LabVIEW SignalExpress™ Tektronix Edition LE 全交互式测量软件环境

可选附件

TDS3GV GPIB、VGA、RS-232 接口

TDS3AAM 高级分析模块

TDS3LIM 极限测试模块,增添了自定义波形极限测试功能

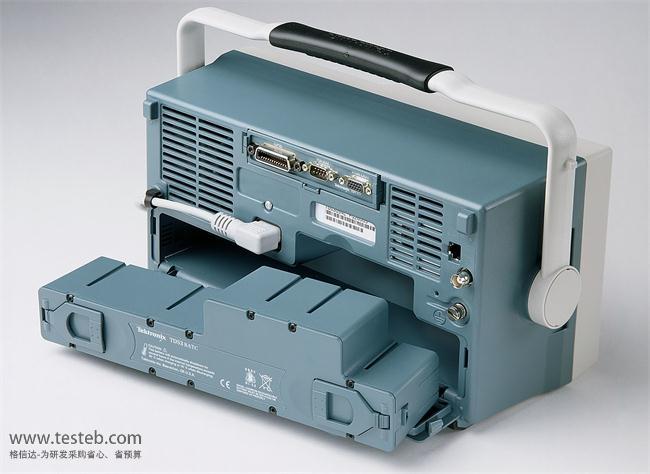

TDS3BATC 锂离子电池组,在没有供电电源的情况下可以连续工作3小时
