瑞士ideal-tek ST-5S智能镊子Smart Tweezers电阻电容电感元件LCR检测
加拿大Smart Tweezers™生产的ideal-tek ST-5S智能镊子用于复杂电子系统的故障检测和表面贴装元件SMD的检验及分类，高精度自动识别及测量功能为频繁的测量电阻、电容、电感和电压提供快速简便的方案，测试频率高达10kHz，精确度0.5%、0.2%，高清OLED显示。
咨询电话：18823303057[ 点击直接拨打 ||微信同号]
在线QQ：2104028976
加拿大Smart Tweezers智能镊子是一种便携式LCR测试表，它为复杂电子系统的故障检测和贴片元器件的检验及分类提供了一个完美的解决方法。瑞士Ideal-tek的LCR meter Smart Tweezers™ 是手持式电子工具的新概念产品，独特的设计将一副镀金SMD镊子与符合人体工程学的屏蔽手柄和精确的全功能LCR阻抗计结合在一个小巧轻便的仪器中。
瑞士IDEAL-TEK Smart Tweezers™测试镊子通过评估电路阻抗，以高速和高精度测量电子元件的电容、电阻和电感。它是表面贴装SMD元件的测试和识别以及复杂电子系统故障排除的完美解决方案。瑞士ideal-tek ST-5S精巧的镀金镊子和数字式LCR测试表组成的小巧，轻便的测试工具堪称机械和电子设计结合的又一个杰作。 Smart Tweezers™ Colibri™系列ST-5S智能镊子式量表高精度的自动识别功能为频繁的测量电阻、电容、电感和电压提供了一个最好的选择，在电子行业生产，检验，检修和研发过程中被广泛运用。
IDEAL-TEK Smart Tweezers智能测试镊子特点
便携式和人体工程学设计，高可见度OLED显示，单手操作，大大简化测试和故障排除过程
可以通过自动选择测试参数和范围来测量电阻，电容和电感
内置高精度LCR探头，表面贴装元件检测分类的理想选择
ST-5S智能镊子自动组件识别，自动测试范围选择，测试信号电平0.25-1.0 Vrms
手动C，R，L，Z和ESR模式，二极管极性/短路测试，辅助测量D、Q、ESR参数
内置3.7V可充电锂电池，可连续使用20小时，充满电需3小时，通用Micro USB充电
主体在canada加拿大生产，Swiss made瑞士制造精密测试头

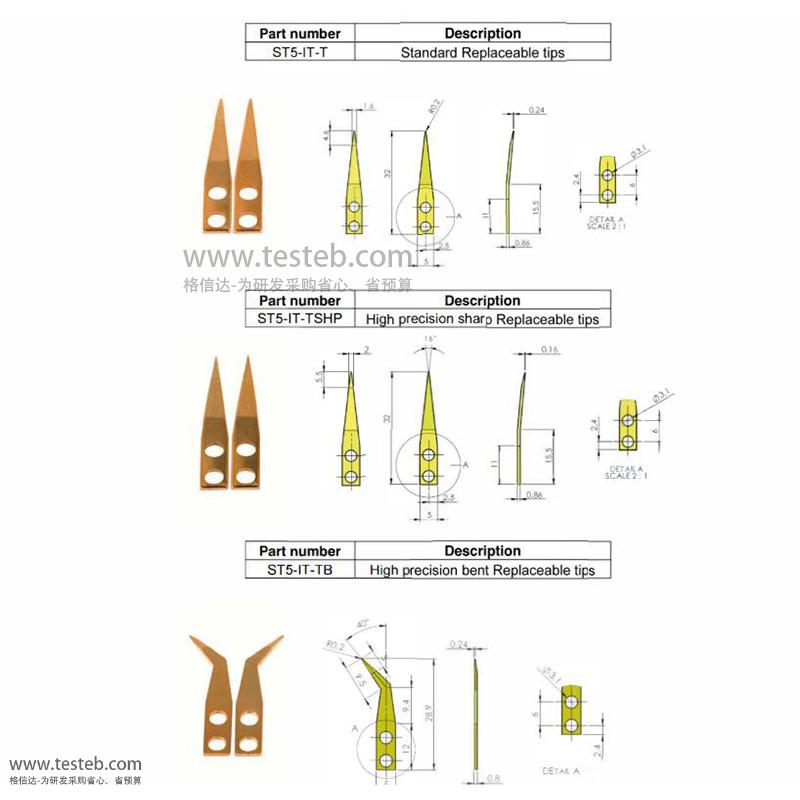

ST5-IT-T标准直头1.6mm宽、ST5-IT-TB标准弯头40度、ST5-IT-TSHP高精度尖直头
瑞士ideal-tek ST-5S智能LCR镊子是原ST-5C（前身ST-5/ST-AE/ST-3i）停产替代升级型号，测试频率1 kHz, 10 kHz, 120 Hz, 100 Hz，量程范围L：0.5 uH~999 mH、C：0.5 pF~4999 μF、R：0.05 Ω~9.9 MΩ、Q：0.001~1000、耗散系数D范围0.001至1000，典型电容电感精度0.5%、电阻精度电阻0.2％，测试信号电平0.25-1.0 Vrms，Swiss-made瑞士制造的精密尖头。设计紧凑，轻便的电池供电的测试镊子。另有ST-5S-BT2支持蓝牙传输数据到iOS & Android移动设备；ST-LED用于测试和验证SMD和通孔LED，可调恒定测试电流1-30mA、10 ms至1000毫秒可调节测试工作周期，自动LED极性检测和显示、视觉亮度及色彩验证。[ST-5S与ST6区别]：ST-5S基本精度是0.2%，已停产的ST-6基本准度是1%，另外ST-5S比ST-6多两个功能——元件分选、连续性及二极管和开路试验。
Smart Tweezers ST-5S智能镊子功能介绍
方便地测量贴片元器件
因为贴片元器件通常都比较微小且没有引线，所以在电子行业中检测和分类这类贴片元器件比常规元件要困难的多。Smart Tweezers智能测试镊子独特设计对识别和分类这类元件提供了方便。使用单手操作，智能镊子式的LCR探针能很容易地夹住并有效接触小到0201的贴片元器件，同时也能测量由于引线过短而不能使用常规测量仪表测量的元器件。
自动识别功能
Smart Tweezers智能镊子式量表ST-5S可以自动辨别元器件的类型（电阻、电容、电感），并可根据被测元器件的数值自动调整测试量程以获得准确的读数。在液晶显示器上，会清晰地显示出被测元器件的种类，主要读数，次要读数以及测量条件。主要显示区位于显示器的中央，用于显示当前主要读数；次要显示读数位于显示器的上端。比如当测量电容时，主显示为电容值，次显示为ESR（等效串联电阻）。条形图表位于显示器的下端，用于模拟显示当前主要读数。
自动测量功能
ST-5S镊子测量头能让使用者单手操作，而将注意力集中在被测元件和手头从事的工作。这使得元器件的分类、测量和故障的查找变得更加有效和便捷。在需要测量特定电路参数（电感L，电容C，电阻 R 或者电压值）时，可以采用手动设置模式以提高精度。在量表测得电阻值低于设定值时可选择使用连续的蜂鸣声音进行提示，这样可以进一步提高检测效率。
瑞士ideal-tek ST-5S LCR镊子测量参数量程精度
| 电阻阻抗 Resistance R：0.05 Ω to 9.9 MΩ） | ||||
| 量程Range | 分辨率Resolution | 100 Hz | 1 kHz | 10kHz |
| 1 Ω | 0.001 Ω | 0.7% + 50 | 0.7% + 50 | 0.7% + 50 |
| 10 Ω | 0.01 Ω | 0.7% + 8 | 0.7% + 8 | 0.7% + 8 |
| 100 Ω | 0.01 Ω | 0.2% + 3 | 0.2% + 3 | 0.2% + 3 |
| 1000 Ω | 0.1 Ω | 0.2% + 3 | 0.2% + 3 | 0.2% + 3 |
| 10 kΩ | 0.001 kΩ | 0.2% + 3 | 0.2% + 3 | 0.2% + 3 |
| 100 kΩ | 0.01 kΩ | 0.5% + 5 | 0.5% + 5 | 0.5% + 5 |
| 1000 kΩ | 0.1 kΩ | 0.5% + 5 | 0.5% + 5 | 0.5% + 5 |
| 10 MΩ | 0.001 MΩ | 2.0% + 8 | 2.0% + 8 | 5.0% + 8 |
| 电容 Capacitance C：0.5 pF to 4999 μF | ||||
| 量程 | 分辨率 | 120 Hz | 1 kHz | 10 kHz |
| 1000 µF | 0.1 µF |
100 Hz：0.5% + 5 0.5% + 5 |
NA | NA |
| 100 µF | 0.01 µF | 0.3% + 3 | 0.5% + 5 | NA |
| 10 µF | 0.001 µF | 0.2% + 3 | 0.2% + 3 | 0.5% + 5 |
| 1 µF | 0.1 nF | 0.2% + 3 | 0.2% + 3 | 0.2% + 3 |
| 100 nF | 0.01 nF | 0.2% + 3 | 0.2% + 3 | 0.5% + 3 |
| 10 nF | 0.001 nF | 0.5% + 5 | 0.2% + 3 | 0.5% + 3 |
| 1000 pF | 0.1 pF | NA | 0.5% + 5 | 0.5% + 3 |
| 100 pF | 0.01 pF | NA | 0.5% + 10 | 0.8% + 20 |
| 10 pF | 0.001 pF | NA | NA | 1.0% + 50 |
| 电感 Inductance L：0.5 uH to 999 mH | ||||
| 量程 | 分辨率 | 100 Hz | 1 kHz | 10 kHz |
| 10 µH | 0.001 µH | NA | NA | 1.0% + 5 |
| 100 µH | 0.01µH | NA | 1.0% + 5 | 0.7% + 3 |
| 1 mH | 0.1 µH | 0.7% + 10 | 0.5% + 3 | 0.5% + 3 |
| 10 mH | 0.001 mH | 0.5% + 3 | 0.2% + 3 | 0.5% + 3 |
| 100 mH | 0.01 mH | 0.5% + 3 | 0.2% + 3 | NA |
| 1 H | 0.1 mH | 0.2% + 3 | NA | NA |
IDEAL-TEK智能镊子规格文档http://www.testeb.com/download/202008/ideal-tek_ST-5S_Smart_tweezers.pdf
