理化RKC热电偶ST-50粘贴型热电偶温度传感器

RKC ST-50热电偶粘贴型温度传感器贴在微小表面上即可容易测量温度,长度107mm,线材直径50μm,可测最高温度300℃,精度±1.3℃,玻璃无纺布胶粘着部粘着力强,根据使用条件可以反复使用。

咨询电话:18823303057[ 点击直接拨打 ||微信同号]
在线QQ:2104028976QQ:2104028976

日本理化RKC ST-50/51粘贴型热电偶/前端剥离型测量表面温度传感器由于本身的热容量非常小,因此可瞬间测量温度,也最适合于温度曲线数据的収集。ST50热电偶贴片最高使用温度和测量高达300℃高温,也可准确测量温度频繁変化的微小表面的温度。



理化RKC ST-50/51粘贴型热电偶表面温度贴片特点

粘着剤使用硅系材料,几乎都可以粘接在所有的物体表面

用于测量内部温度、自身发热数据非常方便

ST-50热电偶粘着耐久性强,有关粘贴次数依据使用环境如粘贴面的干净程度等而不同

<150℃可反复粘贴剥离使用

150℃~200℃区间条件下,可反复接着、剥离使用

200℃~250℃区间条件下,可反复接着、剥离使用

>250℃以上的话就无法重复使用

利用插件接续方式更换传感器部简单,请点击查看ST50热电偶专用延长线

ST-50为粘贴型热电偶可轻松测量细微表面温度

最适合各种装置的实验、评价时的温度测定,及为取得UL/CSA认证等



RKC理化ST-50粘贴式表面温度传感器应用

ST-50热电偶应用



日本RKC ST-50系列粘贴式热电偶规格参数

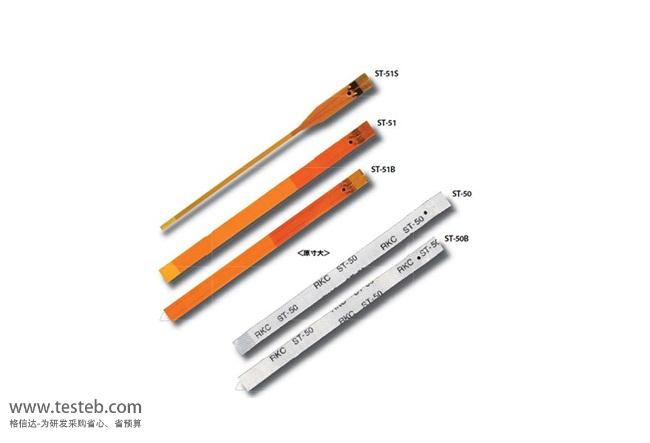

型号 ST-50粘贴热电偶 ST-51粘贴热电偶 ST-51S热电偶 ST-50B前端剥出型 ST-51B前端剥出型
温度范围 0~300℃ 0~300℃  -40~300℃ 0~300℃ 0~300℃
精度 ±1.3℃ ±1.3℃ ±1.2℃ ±1.3℃ ±1.3℃
响应时间 0.08秒 0.08秒 0.08秒 0.03秒 0.03秒
材质 玻璃无纺布胶带 聚酰亚胺胶带 聚酰亚胺胶带,前端窄小 玻璃无纺布胶带 聚酰亚胺胶带
长宽厚规格 长度107mm、宽6.7mm、厚度0.34mm
粘贴部测温点7mm
长度107mm、宽6.7mm、厚度0.15mm
测温点粘贴部7mm
长度107mm、宽2.3mm、厚度0.13mm
测温点粘贴部7mm
长度107mm、宽6.7mm、厚度0.34mm
突出部测温点4mm
长度100mm、宽6.7mm、厚度0.15mm
突出部测温点4mm
热电偶的种类 K型热电偶,50μm或100μm K型,50μm K型,50μm K型,50μm或100μm K型,50μm
包装 5张1组 5张1组 5张1组 5张1组 5张1组
热电偶延长接线 ST-50专用插件电缆:插件部耐热温度230℃,电缆部耐热温度180℃,补偿导线φ3.3mm,标准1米

ST-50热电偶说明书http://www.testeb.com/download/201608/RKC_ST-50_51.pdf

ST50热电偶规格文档日文版http://www.testeb.com/download/201608/RKC_ST50_jp.pdf

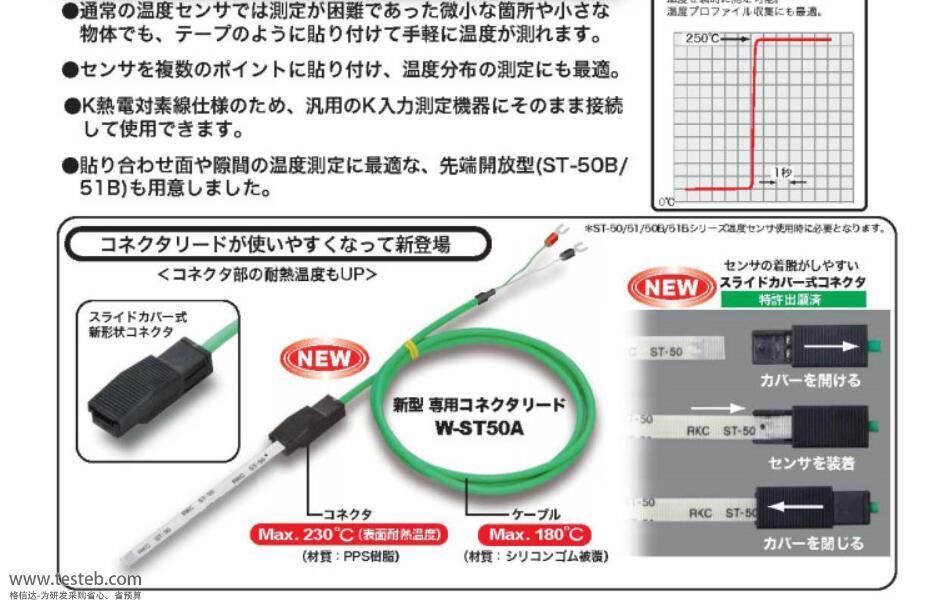

RKC ST50热电偶专用连接线

W-ST50A-1000-Y3:Y端子端末/M3端子型,长度1m

W-ST50A-1000-3C:DP-350/500专用插件型,长度1m

W-ST50A-1000-6C/B:附有DP-700接续用插头,长度1m

W-ST50A-1000-N:端末未处理,焊锡处理,长度1m

W-ST50A-1000-C:端末未处理,切割,长度1m

W-ST50A-1000-TM1:附缩小型热电偶插件,延长线长度1m

ST-50热电偶连接线
