皮尔杰克Piergiacomi PTR-30C/5成型钳二极管引脚打K型并剪脚留4mm插板

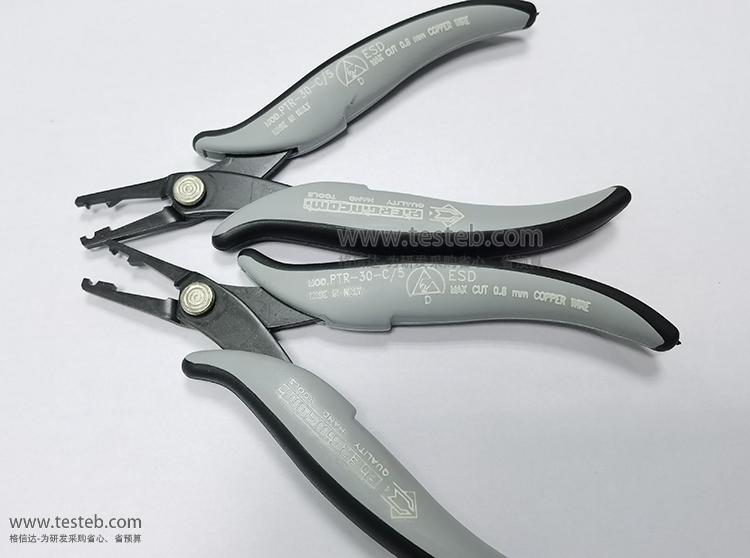

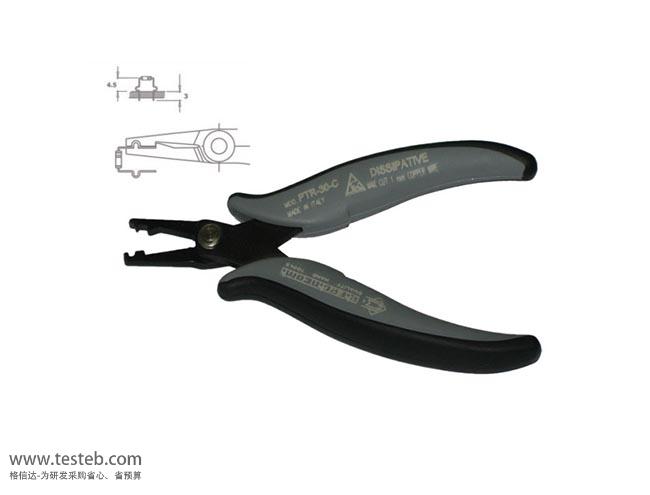

意大利Piergiacomi皮尔杰克PTR-30C/5 ESD成型钳是将色环电阻二极管引脚折弯打K型使其具有减震消除应力的工具钳,成形效果类似C状、K形,折弯的同时剪切多余引脚,保留4mm长度距离插入PCB板插件锡焊,钳口采用工具钢打磨,灰色手柄具有防静电安全性能。

咨询电话:18823303057[ 点击直接拨打 ||微信同号]
在线QQ:2104028976QQ:2104028976

Piergiacomi钳子类型包括斜口剪钳、成型钳及剥线钳钳口采用高碳钢材质手工打磨,精度高,轻巧坚硬,手柄根据人体工程学设计,能有效达到省力效果。皮尔杰克成型钳系列用于对电容、电阻、二极管引脚及MOSFE、DIP元件、IC芯片管脚进行整型弯折,可做成C型、L型、U形、K型以及90度直角成型、高低错位/长短成形。



皮尔杰克PTR-30C/5成型钳用于将电阻及二极管引脚折弯成C形或O欧形并剪切多余引脚,打K脚使其符合减震消除应设计要求,折弯后端保留4mm长度插在PCB板上插件锡焊。PTR-30C/5 ESD钳口采用工具钢打磨,灰色手柄具有防静电安全性能。Piergiacomi有60多种特殊工具用于针对电子领域的专门应用,既可以满足常规手动操作应用,也能应对小批量定制化的需求。



意大利Piergiacomi皮尔杰克成型钳系列

型号 适用元件 成型规格 适用直径/线规/剪切力度
PN 5040/7D TO元件 弯成90°直角成型,距离5mm Φ1.3mm,16awg,3.0kg
PTR 30L成型钳 电阻/二极管 元件引脚成L型成形,并剪切保留2.54mm Φ1.02mm,18awg,3.0kg
PNI 5000整形钳 IC芯片引脚折弯 管脚整形,2次弯折90度直角,一边整排弯成台阶状 Φ0.80mm,20awg,3.0kg
TP 5000/15钳子 电阻及二极管 将PCB板上DIP插件引脚弯折30度,
并剪切多余长度,保留1.5mm,便于上锡焊接
Φ1.02mm,18awg,3.0kg
C型/O形/欧形成型 http://www.testeb.com/download/201711/Piergiacomi_PNR30_PTR30.pdf
PNR-30 C型元件,
电阻电容等
弯45°,弧后留1.5mm长距离 Φ1.02mm,18awg,3.0kg
PNG-5000 电容、电阻、
二极管引脚等
距离2.8mm,弧直径3.5mm Φ1.02mm,18awg,3.0kg
PNR-5000 电容、电阻、
二极管引脚等
成型距离3~16mm可调,引脚留3mm高度插板 Φ1.02mm,18awg,3.0kg
PTR-30C ESD 电阻电容等 弧后引脚留长3.0mm Φ1.02mm,18awg,3.0kg
PTR-30C/5成型钳 电阻电容等 弧后引脚留长4.0mm插板高度 Φ1.30mm,16awg,5.5kg
U型成型,本体两端打直角90度
PPR-5001D 电阻等元件 元件引脚U型成型,宽10.16mm即1cm Φ0.6~0.8mm,3.0kg
PPR-5002D 电阻等元件 元件引脚U型成型,宽12.70mm,即1.2厘米 Φ0.6~0.8mm,3.0kg
PPR-5003D 电阻等元件 元件引脚U型成型,宽15.24mm Φ0.6~0.8mm,3.0kg
PN-5050/(*)系列 适用于TO元件3、5、7引脚整形,将MOSFET-NMOS/PMOS管脚成不同高低、长短定型,具体选型请联系咨询
PN-5050 TO220元件 中心引脚距离3.81mm Φ1.3mm,16awg,3.0kg
PN-5050/3 ESD TO220、TO247 中心引脚距离5.08mm Φ1.3mm,16awg,3.0kg
PN-5050/04 TO220、TO247 边缘引脚距离5.08mm Φ1.3mm,16awg,3.0kg
PN-5050/10 TO220元件 边缘引脚距离2.54mm Φ1.3mm,16awg,3.0kg
PN-5050/36 TO220 5引脚 2-4引脚距离3mm Φ1.3mm,16awg,3.0kg
PN-5050/38 TO220 5引脚 1-3-5引脚距离3mm Φ1.3mm,16awg,3.0kg
PN-5050/6成型钳 TO220元件 引脚折弯90度直角,中心多长2.54mm Φ1.3mm,16awg,3.0kg
PN-5050/7 TO220元件 引脚折弯90度直角,中心少短2.54mm Φ1.3mm,16awg,3.0kg
PN5050/49成型钳 TO92三极管 中间引脚折弯90度直角,比两边前踢突出2.54mm Φ1.3mm,16awg,3.0kg
