皮尔杰克Piergiacomi元件引脚成型钳PNR-30
皮尔杰克Piergiacomi元件引脚成型钳PNR-30
皮尔杰克Piergiacomi元件引脚成型钳PNR-30
皮尔杰克Piergiacomi元件引脚成型钳PNR-30
皮尔杰克Piergiacomi元件引脚成型钳PNR-30

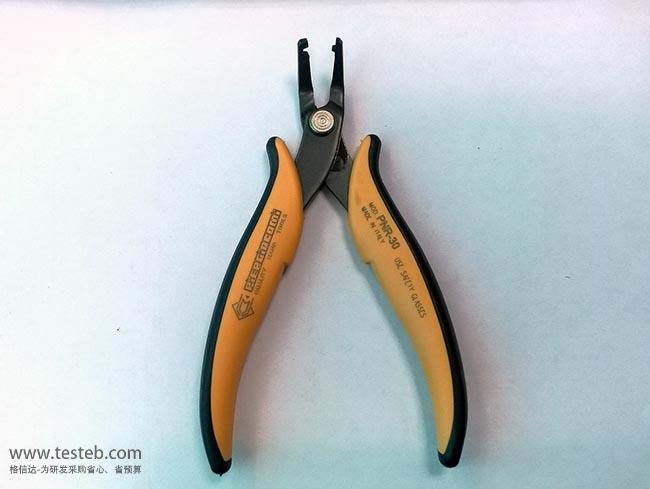

皮尔杰克Piergiacomi PNR-30成型打K钳色环电阻二极管引脚折弯消除应力

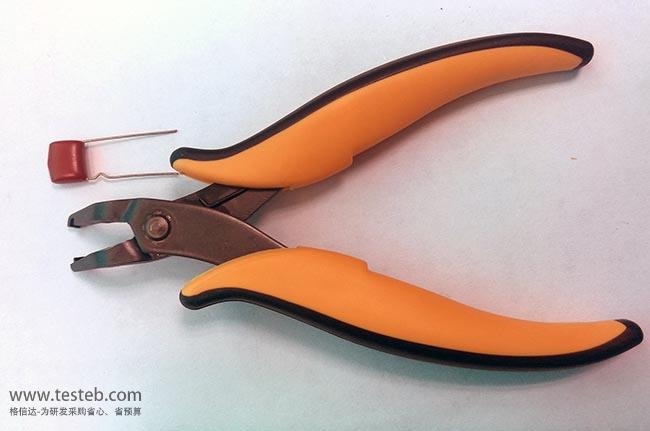

意大利皮尔杰克Piergiacomi PNR-30成型钳用于对色环电阻电容、二极管等的引脚弯折打K型消除应力,起到架高减震作用,方便后续插件组装焊接,可应付1.0mm线径折弯造型,不能剪切多余长度引脚,需要另外用剪钳剪掉。

咨询电话:18823303057[ 点击直接拨打 ||微信同号]
在线QQ:2104028976QQ:2104028976

Piergiacomi皮尔杰克工具品牌针对电子领域研发专用手动、气动工具,满足各种常规及实验性需求的产品,包括斜口钳、成型钳及剥线钳、镊子、气剪、分板机等。皮尔杰克成型钳系列用于对电容、电阻、二极管引脚及TO元件MOSFE、DIP元件、IC芯片管脚进行整型弯折,可做成C型、L型、U形、K型以及90度直角成型、高低错位/长短成形以及特殊角度弯切。



皮尔杰克Piergiacomi PNR-30成型钳用于对C型元件如电阻电容、二极管等的引脚弯折打K型,起到架高减震消除应力效果,方便后续插件组装焊接。PNR-30打K钳可应付1.0mm线径,仅折弯造型,不能剪切多余长度引脚,需要另外用剪钳去除不要的部分。而PNR-5000和PTR-30C/5成型剪切钳一次操作即可弯折并剪断余脚,仅保留适当长度。



意大利Piergiacomi成型钳型号规格表

型号 适用元件 成型规格 适用直径/线规/剪切力度
PNR-30 K型钳 C型元件,
电阻电容等
钳头弯45°,用于将电阻二极管引脚打K脚 Φ1.02mm,18awg,3.0kg
PNG-5000 电容、电阻、
二极管引脚等
距离2.8mm,O型弧直径3.5mm Φ1.02mm,18awg,3.0kg
PNR-5000 电容、电阻、
二极管引脚等
成型位置与元件本体距离,即架高3~16mm可调,
带剪切,保留3mm引脚长度插板
Φ1.02mm,18awg,3.0kg
PTR-30C/5成型钳 电阻电容C型/K脚 架高4.5mm,剪切后引脚留长4.0mm Φ1.30mm,16awg,5.5kg
U型折弯,本体两端打直角90度(C形)
PPR-5001D 电阻等元件 元件引脚U型成型,宽10.16mm即1cm Φ0.6~0.8mm,3.0kg
PPR-5002D 电阻等元件 元件引脚U型成型,宽12.70mm,即1.2厘米 Φ0.6~0.8mm,3.0kg
PPR-5003D 电阻等元件 元件引脚U型成型,宽15.24mm Φ0.6~0.8mm,3.0kg
PN-5050系列TO元件成型钳——用于TO元件三极管、五级管、7引脚,MOSFET-NMOS/PMOS管脚整型,具体选型请联系咨询
PN-5050 TO220元件 中间引脚前踢3.81mm Φ1.3mm,16awg,3.0kg
PN-5050/3 ESD TO220、TO247 中心引脚突高5.08mm Φ1.3mm,16awg,3.0kg
PN-5050/04 TO220、TO247 两边引脚弯折90度,贴装高度5.08mm Φ1.3mm,16awg,3.0kg
PN-5050/10成型钳 TO220元件 三极管两边引脚贴装折弯,高度2.54mm Φ1.3mm,16awg,3.0kg
PN-5050/36 TO220 5引脚 五极管2-4引脚距离3mm Φ1.3mm,16awg,3.0kg
PN-5050/38 TO220 5引脚 1-3-5引脚距离3mm Φ1.3mm,16awg,3.0kg
PN-5050/6成型钳 TO220元件 引脚折弯90度直角,中心多长2.54mm Φ1.3mm,16awg,3.0kg
PN-5050/7 TO220元件 引脚折弯90度直角,中心少短2.54mm Φ1.3mm,16awg,3.0kg
PN-5050/21 TO220 5引脚 5极管引脚折弯90度直角,1-3-5比2-4少短2.54mm Φ1.3mm,16awg,3.0kg
PN-5050/25 TO092元件 中间引脚突起,脚距1.27mm Φ1.3mm,16awg,3.0kg
PN-5050/49 TO092元件 使中间引脚折弯,比两个边脚高出2.54mm Φ1.3mm,16awg,3.0kg
PN 5040/7 ESD直角成型 TO元件MOSFET TO220元件弯成90°直角成型,成型位置距离本体>5mm Φ1.3mm,16awg,3.0kg
PNI 5000D整形钳 扁平IC芯片引脚 管脚整形,2次弯折90度直角,一边整排弯成台阶状 Φ0.80mm,20awg,3.0kg
成型剪切钳
PTR 30L成型钳 电阻/二极管 元件引脚成L型成形,并剪切保留2.54mm Φ1.02mm,18awg,3.0kg
PNI 5015剪切钳 TO元件三极管 把NMOS/PMOS引脚剪短,可调整保留长度1.5mm~10mm 0.64mm,22号线规, 5kg
TP 30 ESD 电阻、二极管 剪切PCB引脚,并保留一小段向外侧弯曲压平 Φ1.02mm,18awg,3.0kg
TP 5000/15弯切钳 电阻、二极管 线路板引脚向外折弯30°角,末端剪切并保留1.5mm Φ1.02mm,18awg,3.0kg
TS 30 D压切钳 电阻、二极管 将PCB板引脚剪切并压扁,扁平紧贴在线路板上 Φ1.02mm,18awg,9.0kg

皮尔杰克成型钳选型文档http://www.testeb.com/download/201903/Piergiacomi_forming_pliers.pdf
