皮尔杰克成型钳PN-5050/10三极管引脚折直角整型插装前踢2.5mm

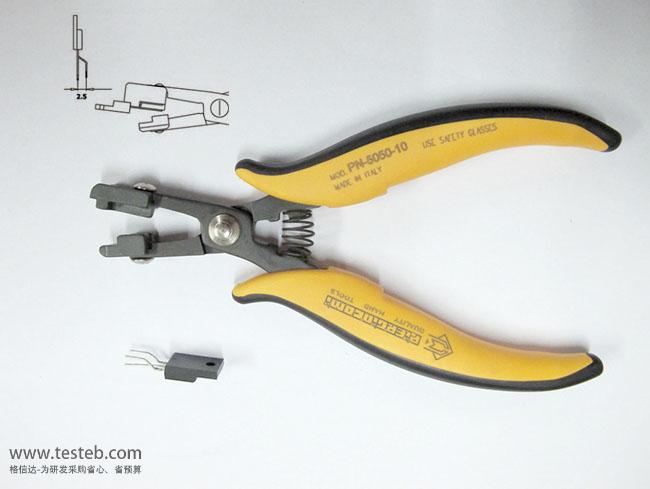

意大利Piergiacomi皮尔杰克PN-5050/10成型钳能将TO220三极管元件两边引脚折弯成两次90度直角,使之成U型台阶状,两边比中心引脚前踢2.5mm,根据人体工程学设计折弯工具钳子,轻巧坚硬,能有效达到省力效果。
意大利皮尔杰克PIERGIACOMI提供各种规格的管脚折弯整型工具钳子 ,采用高碳钢材质,轻巧坚硬,根据人体工程学设计,能有效达到省力效果。Piergiacomi PN-5050/10成型钳能将TO220元件两边引脚折弯成两个直角使之成U型台阶状,两边比中心引脚前踢突出2.5mm。
Piergiacomi皮尔杰克TO可控硅元件整型工具钳
PN-5050D:把TO220元件中心引脚折直角并比两边高出3.81mm
PN-5050/3D成型钳:把TO220、TO247元件中心引脚折弯成突起5.08mm
PN-5050/14D:对TO220元件中心引脚整型高出3.0mm的折弯工具钳
PN-5050/15D折弯钳:对TO220元件中心引脚进行折弯突起,脚距2.54mm
PN-5050/4D管脚成型钳:对T0220、T0247元件边缘引脚成型脚距5.08mm
PN-5050/10D成型钳:对TO220元件边缘引脚折90度直角成型前踢2.54mm
PN-5050/16D成形钳:对TO220、TO247元件边缘引脚成型脚距3.81mm
皮尔杰克PN-5050/38D:对T0220五引脚元件1-3-5引脚成型脚距3.0mm
PN-5050/54D:对T0220五引脚元件1-3-5引脚成型脚距2.54mm
PN-5050/36D:对T0220五引脚元件2-4引脚成型脚距3.0mm
PN-5050/53D:对T0220五引脚元件2-4引脚成型脚距2.54mm
PN-5050/6D成形钳:对TO220元件一次性将引脚弯折90度,中心引脚比边缘引脚长2.54mm…
PN-5050/17D折弯钳:把TO220元件引脚折弯90度直角,且中间脚比两边引脚突出长度3.8mm
PN-5050/47D:把7引脚TO220元件管脚一次性全部弯折90度角,且2、4、6脚比1、3、5、7短2.5mm
TO元件管脚整型钳规格http://www.testeb.com/download/201712/Piergiacomi_PN5050_10_16.pdf
意大利Piergiacomi成型钳型号规格表
型号 | 类型 | 适用元件 | 成型规格 | 剪径/线规/剪切力度 | 钳子规格 |
PNR-30 | C型钳 |
C型元件, 电阻电容等 |
弯45°,弧后留1.5mm长距离 | Φ1.02mm,18awg,3.0kg |
长度145mm 钳口厚度3.0mm |
PNG-5000 | C型成型钳 |
电容、电阻、 二极管引脚等 |
距离2.8mm,弧直径3.5mm | Φ1.02mm,18awg,3.0kg |
长150mm 钳口厚度5.0mm |
PNR-5000 | C、O型钳 |
电容、电阻、 二极管引脚等 |
元件距离3~16mm可调, 引脚留2.5mm |
Φ1.02mm,18awg,3.0kg |
长150mm 钳口厚度5.0mm |
PTR-30C | C型、O形 | 电阻电容等 | 弧后引脚留长3.0mm | Φ1.02mm,18awg,3.0kg |
长150mm 钳口厚度3.0mm |
PTR-30-C/5 | C型、欧形 | 电阻电容等 | 弧后引脚留长4.0mm | Φ1.30mm,16awg,5.5kg |
长150mm 钳口厚度3.0mm |
PTR-30L | L型成形钳 | 电阻等元件 | 元件引脚成L型,留2.54mm | Φ1.02mm,18awg,3.0kg |
长度145mm 钳口厚度3.0mm |
PPR-5001 | U型成型钳 | 电阻等元件 | 元件引脚U型成型,宽10.16mm | Φ0.6~0.8mm,22~20awg,3.0kg |
钳头宽15mm 钳头长31.5mm |
PPR-5002 | U型成型 | 电阻等元件 | 元件引脚U型成型,宽12.70mm | Φ0.6~0.8mm,22~20awg,3.0kg |
钳头宽18mm 钳头长31.5mm |
PPR-5003 | U型成型 | 电阻等元件 | 元件引脚U型成型,宽15.24mm | Φ0.6~0.8mm,22~20awg,3.0kg |
钳头宽13mm 钳头长31.5mm |
PN-5040/7D | 90度角成型 | 电阻等元件 | 元件90°成型,最小距离5mm | Φ1.3mm,16awg,3.0kg |
钳口厚度5.0mm 距离折角除最小5mm |
PN-5050D | TO元件成型 | TO220元件 | 中心引脚距离3.81mm | Φ1.3mm,16awg,3.0kg |
长155mm 钳口厚度5.0mm |
PN-5050/3D | TO元件成型 | TO220、TO247 | 中心引脚距离5.08mm | Φ1.3mm,16awg,3.0kg |
长158mm 钳口厚度5.0mm |
PN-5050/04 | TO元件成型 | TO220、TO247 | 边缘引脚距离5.08mm | Φ1.3mm,16awg,3.0kg |
长158mm 钳口厚度5.0mm |
PN-5050/10 | TO元件成型 | TO220元件 | 边缘引脚距离2.54mm | Φ1.3mm,16awg,3.0kg |
长158mm 钳口厚度5.0mm |
PN-5050/14 | TO元件成型 | T0220元件 | 中心引脚距离3.0mm | Φ1.3mm,16awg,3.0kg |
长158mm 钳口厚度5.0mm |
PN-5050/15 | TO元件成型 | T0220元件 | 中心引脚距离2.5mm | Φ1.3mm,16awg,3.0kg |
长158mm 钳口厚度5.0mm |
PN-5050/16 | TO元件成型 | T0220、T0247 | 边缘引脚距离3.81mm | Φ1.3mm,16awg,3.0kg |
长158mm 钳口厚度5.0mm |
PN-5050/36 | TO元件成型 | TO220元件5引脚 | 2-4引脚距离3mm | Φ1.3mm,16awg,3.0kg |
长158mm 钳口厚度5.0mm |
PN-5050/38 | TO元件成型 | TO220元件5引脚 | 1-3-5引脚距离3mm | Φ1.3mm,16awg,3.0kg |
长158mm 钳口厚度5.0mm |
PN-5050/6 | TO元件成型 | TO220元件 | 引脚折弯90度直角,中心多长2.54mm | Φ1.3mm,16awg,3.0kg |
长155mm 钳口厚度5.0mm |
PN-5050/7 | TO元件成型 | TO220元件 | 引脚折弯90度直角,中心少短2.54mm | Φ1.3mm,16awg,3.0kg |
长155mm 钳口厚度5.0mm |
PN-5050/21 | TO元件成型 | TO220元件5引脚 |
引脚折弯90度直角 1-3-5比2-4少短2.54mm |
Φ1.3mm,16awg,3.0kg |
长155mm 钳口厚度5.0mm |
PN-5050/(*) | TO元件成型钳,T0220元件3、5、7引脚,一次性将元件引脚折弯并保留不同长度区别,具体需求选型请联系咨询 |
