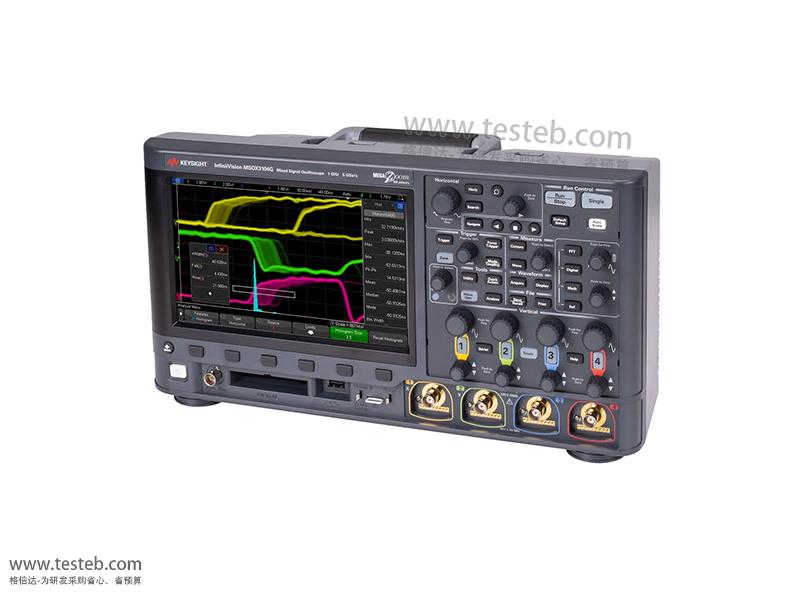

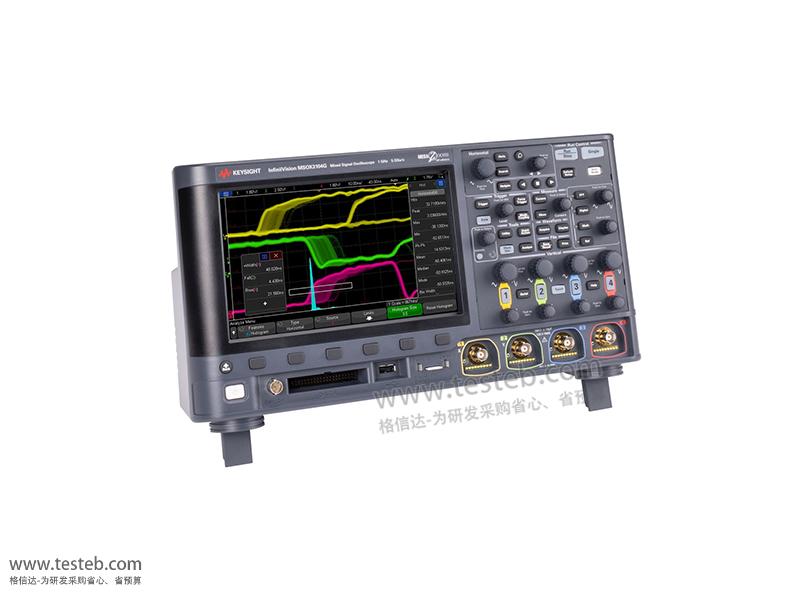

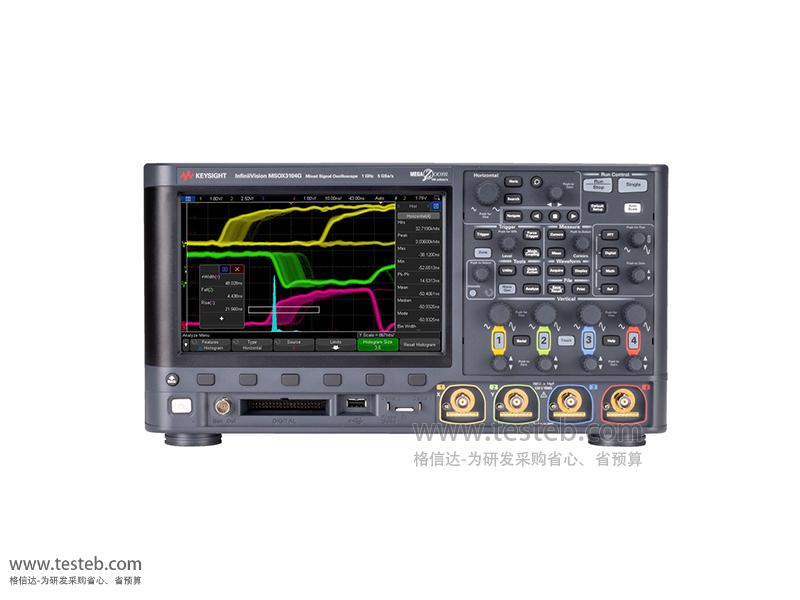

Keysight MSOX3014G混合信号示波器100M带宽4+16通道通用电子设计

是德科技KEYSIGHT MSOX3014G示波器100MHz测试带宽,4个模拟通道+16数字通道全2.5G采样率,4Mpts存储器和100万波形/秒的捕获率,具有进行通用电子设计所需的各种功能和软件,独有的区域触摸触发技术让您只需几秒钟便可轻松隔离信号,非常适合用于研发调试、低速串行设计和测试以及电源完整性测试。

咨询电话:18823303057[ 点击直接拨打 ||微信同号]
在线QQ:2104028976QQ:2104028976

是德科技Keysight Technologies MSOX3014G数字示波器是高性能InfiniiVision 3000G X系列示波器的一款,带宽100MHz、4个模拟通道+16数字通道,全5G采样率,并具有触摸接口,可轻松在段波形之间移动。Keysight MSOX3014G示波器8.5 英寸电容式触摸显示屏,易于查看和分析,使用区域触摸快速隔离信号,触发1,000,000 波形/秒更新率,高达 4 Mpts 存储器,可同时捕获更多数据,显示多达8个测量值。是德科技MSOX3014G混合信号示波器设计用于混合模拟、数字和射频信号测试分析,应用于高速通信和网络、PC、打印机、电动机和驱动器、机器人、航空/国防和汽车行业的视觉系统封装。强大的触发和解码串行总线,包括 I2C、SPI、UART/RS232/RS485、I2S 和 USB-PD,在硬件中启用高性能面罩和测量限制测试,可实现频率响应分析。



Keysight InfiniiVision DSOX3000G/MSGX3000G示波器特点

将一些高端技术带到入门级示波器上,支持快速、轻松地执行可靠的测量

覆盖100MHZ-1GHZ带宽,2/4个模拟通道及可选的16数字通道

标配信号发生器及波特图测试功能、串行解码与直方图测量

8.5 英寸大尺寸电容触摸屏让您可以轻松查看和分析信号

是德科技MSOX3014G示波器独有的区域触摸触发技术让您只需几秒钟便可轻松隔离信号

高达1000000波形/秒的捕获率为您呈现更详细的信号细节

高达4Mpts的存储器可以捕获更多的数据,配有LAN/VGA接口模块

具有进行通用电子设计所需的各种功能和软件,开箱即可使用

标配包含PathWave BenchVue示波器软件BV004B

直方图和区域触摸触发功能和技术支持非常适合用于研发调试、低速串行设计和测试以及电源完整性测试



是德科技Keysight InfiniiVision 3000G系列示波器规格参数

示波器型号 DSOX3012G
MSOX3012G
DSOX3014G
MSOX3014G
3022G DSOX3024G
MSOX3024G
3032G 3034G 3052G DSOX3054G
MSOX3054G
3102G DSOX3104G
MSOX3104G
通道 2通道
2+16数字
4模拟通道
4+16数字通道
2通道
2+16
4通道
4+16数字
2通道
2+16
4通道
4+16
2通道
2+16
4通道
4+16数字
2通道
2+16
4个通道
4+16数字
带宽 100MHz 200MHz 300MHz 500MHz 1GHz
上升时间 ≤3.5ns ≤1.75ns ≤1ns ≤700ps ≤450ps
时基范围 5 ns/div - 50 s/div 2 ns/div - 50 s/div 1 ns/div - 50 s/div 500ps/div-50s/div
采样率 5GSa/s半通道,2.5GSa/s全通道
存储深度 4Mpts半通道,2Mpts全通道
波形刷新率 > 1,000,000个波形/s刷新率
垂直分辨率 8 bits垂直分辨率/12 bits高分辨率模式
输入阻抗 1 MΩ士1%(14pF),50Ω土1.5%
波形发生器 20MHz任意波形发生器
串行解码 D3000GENB: I²C|I²S|SPI|RS232/422/485/UART,USB PD触发与解码
D3000AUTB: CAN、CAN FD、LIN、FlexRay、SENT、PSI5、 CXPI触发与解码
D3000AERB: MIL-STD 1553和ARINC 429触发与分析
其他功能 功率测量和分析应用,NFC近场通信高级触发
通信接口 USB*2(前面板),USB(标配),LAN选配、GPIB选配、VGA选配

随机附件包括:

多合一示波器主机及符合当地标准的电源线

N2843A 无源探头500 MHz带宽,10:1 衰减比(每通道配备 1 个)

校准证书3年校准周期,3年工厂保修,KeysightCare 技术支持,安全环境模式

文档光盘包括本地化的用户指南、服务指南和程序员手册

标配软件:嵌入式软件套件(D3000GENB)、PathWave BenchVue 示波器软件(BV004B)、波形和测量结果直方图
