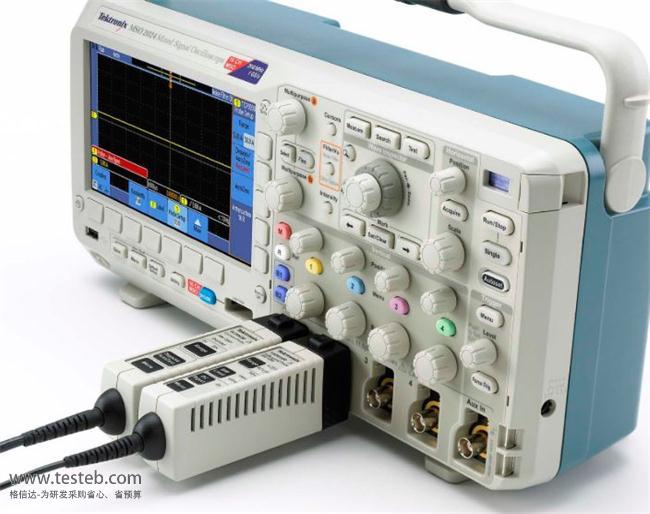

美国泰克MSO2014B示波器4通道模拟和数字信号并行串行总线分析

泰克Tektronix MSO2014B混合信号示波器具有100MHz带宽,1GS/s采样率,利用4条模拟通道和16条数字通道,外加2个总线波形,合并数字通道以显示并行总线或解码串行总线,更快地查找、调试和分析设计中的众多点,以入门级价格提供高级调试功能。

咨询电话:18823303057[ 点击直接拨打 ||微信同号]
在线QQ:2104028976QQ:2104028976

泰克Tektronix MSO2000B系列混合信号示波器提供了16条数字通道,这些通道紧密集成到示波器的用户界面中,简化了操作,可以轻松解决混合信号问题。泰克MSO2014B示波器允许对数字波形分组,简化通道设置,并使用USB键盘输入波形标记,将数字波形彼此相邻放置,即可形成一组。形成分组后,即可一起定位组内的所有通道,这将大大缩短以往逐个定位通道所需的设置时间。



Tektronix MSO2014B混合信号示波器标配有P6316 MSO探头,其独特的设计提供两个8通道分离座,并简化了与被测器件的连接。与方形针连接时,P6316探头可以直接和脚距为10英寸的8x2方形插座连接。在需要更大连接灵活性时,可以使用提供的引线组和钩爪夹在贴片设备或测试点上,出色的电气特性,输入抗阻为 101kΩ时负载仅为8pF。可选购应用软件模块选件,如串行触发和解码模块自动触发特定数据包内容,适用于汽车、嵌入式设计和计算机应用中主要串行总线的选项。



美国泰克Tektronix MSO2000B/DPO2000B混合信号示波器规格参数

型号 MSO2002B 和  DPO2002B MSO2004B 和DPO2004B MSO2012B 和
DPO2012B
MSO2014B 和DPO2014B MSO2022B 和DPO2022B MSO2024B
DPO2024B
模拟通道 2 4 2 4 2 4
带宽 70 MHz 70 MHz 100 MHz 100 MHz 200 MHz 200 MHz
上升时间 5 ns 5 ns 3.5 ns 3.5 ns 2.1 ns 2.1 ns
采样率 1 GS/s 1 GS/s 1 GS/s 1 GS/s 1 GS/s 1 GS/s
记录长度 1 M 点 1 M 点 1 M 点 1 M 点 1 M 点 1 M 点
模拟通道
输入信号
耦合AC、DC、GND,阻抗(1 MΩ)±2%,11.5 pF ±2 pF
模拟输入
灵敏度范围
2 mV/div - 5 V/div,垂直分辨率8 位
垂直系统
数字通道
16 条数字通道(D15 至 D0),每组 8 条通道设置门限
MSO 型号 ——在相应的 DPO 型号上增加了 16 个数字通道
门限选择 TTL、CMOS、ECL、PECL、用户定义,定义的门限范围±20 V
触发模式 自动、正常、单次
触发耦合 直流、高频抑制(衰减 >85 kHz)、低频抑制(衰减 <65 kHz)、噪声抑制(降低灵敏度)
触发释抑范围 20 ns 至 8 s
触发类型 边沿、脉冲宽度、欠幅脉冲、逻辑、建立与保持时间、上升/下降时间、视频、I2C(选配)、SPI(选配)、
RS-232/422/485/UART(选配)、CAN(选配)、LIN(选配)、并行(仅在 MSO 型号上提供)

泰克示波器规格文档http://www.testeb.com/download/202001/Tektronix_MSO2000B-DPO2000B.pdf



Tektronix泰克MSO/DPO2000B混合示波器订货信息

DPO2002B 70 MHz,1 GS/s,1 M 记录长度,2 通道;DPO2004B 4 通道

DPO2012B 100 MHz,1 GS/s,1 M 记录长度,2 通道;DPO2014B 4通道

DPO2022B示波器200 MHz,1GS/s,1 M 记录长度,2 通道;DPO2024B 4通道示波器

MSO2002B 70 MHz,1 GS/s,1 M 记录长度,2+16 通道混合通道;MSO2004B 4模拟+16数字通道

MSO2012B 100 MHz,1 GS/s,1M 记录长度,2+16 通道混合信号

MSO2014B示波器100 MHz,1 GS/s,1M 记录长度,4模拟通道+16数字通道

MSO2022B 200 MHz,1 GS/s,1M 记录长度,2+16混合通道;MSO2024B 200MHz,4+16通道

标配探头附件

TPP0200 200 MHz,10x 无源探头,每个模拟通道一个,用于 100 和 200 MHz 型号

TPP0100 100 MHz,10x 无源探头,每个模拟通道一个,用于 70 MHz 型号

P6316 16通道逻辑探头和附件套件(仅限 MSO 型号,每台仪器一套)

应用模块软件选件

DPO2AUTO汽车串行触发和分析模块:允许在 CAN 总线和 LIN 总线的包级别信息上触发,并提供分析工具,如信号的数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。

DPO2COMP计算机串行触发和分析模块:允许在 RS-232/422/485/UART 总线的包级别信息上触发,并提供分析工具,如信号的数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。

DPO2EMBD嵌入式串行触发和分析模块:允许在 I2C 和 SPI 总线上包级别信息上触发,并提供分析工具,如信号的数字视图、总线视图、包解码、搜索工具以及带时标信息的包解码表。双通道型号仅支持双线 SPI。

DPO2BND应用捆绑模块选项:包含DPO2AUTO+DPO2COMP+DPO2EMBD应用模块,需要多个串行总线调试和分析应用模块时可节省资金。
