富士Fujifilm感压纸/压敏纸Fujifilm-MS-HS
富士Fujifilm感压纸/压敏纸Fujifilm-MS-HS
富士Fujifilm感压纸/压敏纸Fujifilm-MS-HS
富士Fujifilm感压纸/压敏纸Fujifilm-MS-HS
富士Fujifilm感压纸/压敏纸Fujifilm-MS-HS

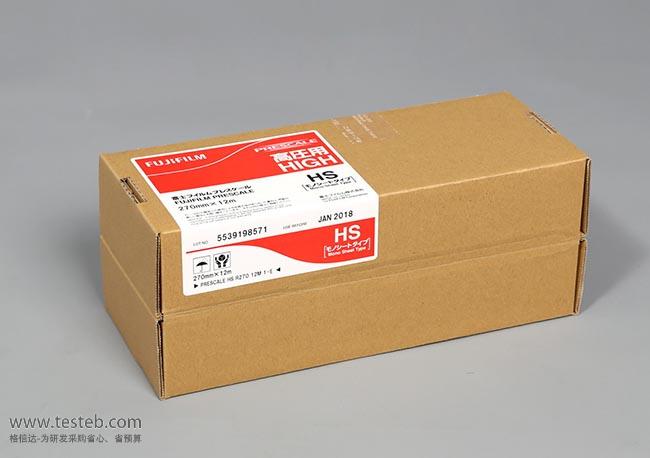

富士感压纸Fujifilm MS中压HS高压130MPa压力测量胶片单片型

Fujifilm Prescale单片型中压MS和超高压HS感压纸可测量压力范围1MPa至120MPa,精度根据密度值的变化而变化,误差为±10%或者更低,可用于检测调节汽车各个部件的压力分布和平衡。

咨询电话:18823303057[ 点击直接拨打 ||微信同号]
在线QQ:2104028976QQ:2104028976

日本富士FUJI film Prescale感压纸也叫压敏纸,用于测量接触面和点的压力大小并能显示压力分布情况,在压力测量领域具有广泛的应用。富士感压纸是高度敏感的胶片,单片型的聚酯片基板上涂有显色物质,上面又有微囊生色物质。MS/HS感压纸薄膜会对所施加的压力产生反应,被施压时在胶片上会出现红色区,色彩的浓度会随着压力的改变而改变。



Fujifilm富士感压纸用途

中压高压感压纸调节汽车各个部件的压力分布和平衡,

汽缸盖垫圈、引擎、刹车、离合器、轮胎、汽化器、密封垫、铸件、油盘、变速箱等

调节高性能卷片的包胶夹辊的压力平衡

调节叠层卷片的压力平衡

调节高性能胶片的风压压力

调节真空胶合机的压力分布

调节燃料电池组的压力分布和流程检验



富士压敏纸感压薄膜型号规格表

型号 可测压力范围 1MPa=10.2kgf/C㎡ 产品尺寸 分类
4LW微压感压薄膜 0.05-0.2 MPa 310mm*3m W双片型
LLLW超级低压感压纸 0.2-0.6 MPa 270mm*5m W双片型
LLW超低压感压纸 0.5-2.5 MPa 270mm*6m W双片型
LW低压感压纸 2.5-10 MPa 270mm*12m W双片型
MW中压 10-50 MPa 270mm*12m W双片型
MS中压感压纸 10-50 MPa 270mm*12m S单片型
HS高压测试薄膜 50-130 MPa 270mm*12m S单片型
HHS超高压感压薄膜 130-300 MPa 270mm*12m S单片型
误差  ±10%或者更低 (在23°C、65% RH的条件下,通过密度计测量)
厚度 单片型(S) 100µm,双片型(W) 100µm x2
操作环境 温度范围20°C∼35°C,湿度35% RH ∼ 80% RH

MS中压和HS高压感压纸应用实例http://www.testeb.com/download/201612/FUJIfilm_Prescale_LW-MS-HS.pdf

低压LW、中压MS、高压HS感压纸在汽车制造行业检测汽缸垫密封性;用中压MW/MS、高压HS感压薄膜检查碟刹刹车垫装配;LW低压、MS中压、HS高压压敏纸用于铸造、制模、成型生产中检查分型面的接触面、模具及成型机的变形。



富士感压纸单片型中压MS-超高压HS使用方法

正确裁切黑色袋里的Prescale胶片

MS感压纸胶片插入要测量压力的地方

施压,红色区出现在胶片上,颜色密度随着压力水平的改变而改变,拿出胶片

检查MS/HS感压薄膜压力的分布情况

如要更精确的压力值,请使用压力分析系统



建议在以下条件下使用Prescale感压纸(4LW和HHS除外):温度20 ∼ 35°C ,湿度为35 ∼ 80%RH。在温度高至180°C的情况下,也可进行测量。然而色彩密度和压力的绝对值不能得到保证。请注意在80°C 的温度下,PET基板将变软。能够使用的最低温度大约为-20°C。
