产品详情
是德科技 安捷伦AgilentLCR测试仪/电桥表E4980A
是德科技 安捷伦AgilentLCR测试仪/电桥表E4980A
是德科技 安捷伦AgilentLCR测试仪/电桥表E4980A
是德科技 安捷伦AgilentLCR测试仪/电桥表E4980A
是德科技 安捷伦AgilentLCR测试仪/电桥表E4980A

是德科技Keysight E4980AL精密LCR测试仪20Hz~1MHz频率

是德科技Keysight Agilent安捷伦E4980AL精密LCR表实现精度、速度与通用性的完美结合,20Hz至1MHz频率范围,4位分辨率,可实现极高的测量可重复性和0.05%的基本测量精度,是常规元件和材料研发及制造应用的必备测试工具。

咨询电话:18823303057[ 点击直接拨打 ||微信同号]
在线QQ:2104028976QQ:2104028976

KEYSIGHT E4980AL精密型LCR表为基础型 LCR 表树立了行业标杆,实现了测量精度、速度与通用性的理想结合,适用于各种元件测量。提供多种频率升级选件,确保良好的投资回报率和资产利用率。 是德科技E4980AL LCR测试仪均能提供超快的测量速度和出色的测量性能,是常规元件和材料研发及制造应用的必备测试工具,在高低阻抗下进行测量,均可实现卓越的测量可重复性和 0.05% 的基本测量精。LAN、USB 和 GPIB PC 连通性能够提高设计和测试效率。在材料测量方面,E4980AL 与 N1500A-005/006 材料测量套件相结合,能够非常容易地完成从设置夹具到生成报告的整个测量过程。



Agilent E4980A是20 Hz 至 2 MHz 频率范围 LCR 表的型号,E4980AL是 20 Hz 至 300 kHz、500 kHz 或 1 MHz 频率范围 LCR 表的型号。



安捷伦是德科技E4980A精密LCR数字电桥表性能特点

E4980A 20Hz至2MHz频率范围,4位分辨率

对高低阻抗进行测量,可实现极高的测量可重复性和 0.05%的基本测量精度

测量时间(1MHz时): 5.6ms (短),88ms (中),220ms (长)

选件E4980A-001增添了±20Vrms/±100 mArms测试信号、±40 V/±100 mA 内部直流偏置、第 2 个直流源以及 Vdc/Idc测量

选件201和301分别增添了机械手接口和扫描仪接口

测量参数: |Z|、|Y|、θ、R、X、G、B、L、C、D、Q、Rdc、Vdc 1、Idc 1

通用PC连通性 ― LAN、USB(存储器/USBTMC)和GPIB



Keysight是德科技E4980AL LCR测试仪

减配型E4980AL 20Hz至 300 kHz/500 kHz/1 MHz 频率范围,4 位分辨率

对高低阻抗进行测量,可实现极高的测量可重复性和 0.05%的基本测量精度

测量时间(1MHz时): 12ms (短),118ms (中),343ms (长)

测量参数: |Z|、|Y|、θ、R、X、G、B、L、C、D、Q、Rdc

通用PC连通性 ― LAN、USB(存储器/USBTMC)和GPIB



是德科技Keysight E4980A精密LCR表安捷伦LCR数字电桥型号规格

型号 E4980A / E4980AL精密LCR测试仪 4284A LCR表  4279A C-V表
频率 20 Hz 至 2MHz 20Hz 至 1 KHz  1 MHz
基本精度 0.1% (短时间)
0.05% (中等时间/长时间)
0.1% (短时间)
0.05% (中等时间/长时间)
0.1% (短时间)

测量参数 Cp-D/Q/G/Rp、Cs-D/Q/Rs、
Lp-D/Q/G/Rp、Ls-D/Q/Rs、
R-X、Z-Ød/Ør、G-B、Y-Ø/Ør
Lp-Rdc、Ls-Rdc、Vdc-Idc
Cp-D/Q/G/Rp、Cs-D/Q/Rs、
Lp-D/Q/G/Rp、Ls-D/Q/Rs、
R-X、Z-Ød/Ør、G-B、Y-Ø/Ør

C-D/Q/ESR/G



测试信号电平 0 至 2 Vrms/0 至 20 mArms
0 至 2 Vrms/0 至 100 mArms
0 至 2 Vrms/0 至 20 mArms
0 至 2 Vrms/0 至 200 mArms
20 m、50 m、100 m、
200 m、 500 m、1 Vms
自动电平控制 (ALC) 支持  支持  不支持
直流偏置功能 内置 1.5 V、2 V
± 40 V(E4980A选配)
内置 1.5 V、2 V
± 40 V
内置 ± 38 V
外部偏置输入
直流电源 ± 10 V(仅E4980A) 不支持  不支持
存储器件 内部/USB 存储器 内部/存储器卡 内部
远程控制 GPIB、LAN、USB GPIB GPIB

是德科技E4980A/AL测试规格说明书http://www.testeb.com/download/202008/KEYSIGHT_E4980A_E4980AL.pdf

安捷伦E4980A LCR测试仪规格说明书 http://www.testeb.com/download/201508/Keysight_E4980A.pdf



KEYSIGHT E4980A LCR电桥测试仪订货信息

E4980A精密LCR表:20 Hz 至2 MHz (最高的精度和速度)

E4980A-005入门级型号的精密LCR表:20 Hz 至 2 MHz (精度相同但速度稍低)

降配低价版本

E4980AL-032:20Hz-300kHz,带DCR测量

E4980AL-052:20Hz-500kHz,带DCR测量

E4980AL-102:20Hz-1MHz,带DCR测量

选件

功率和直流偏置增强选件:E4980A-001功率和直流偏置增强

DCR 测量选件 (必选):E4980A-200 DCR 测量

E4980A-710 无接口

E4980A-002 偏置电流接口

E4980A-201 机械手接口

E4980A-301 扫描仪接口

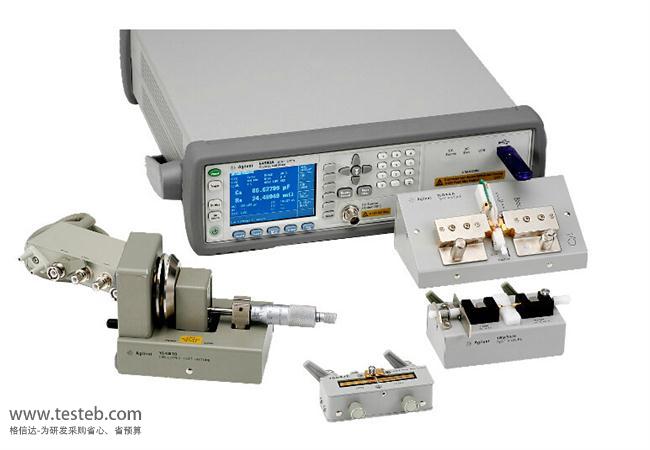

LCR测试仪附件夹具

KEYSIGHT是德科技LCR数字电桥表测试附件及夹具

16334A 测试夹具(镊子触头) ,专为 SMD 阻抗测量而设计

16089A Large Kelvin Clip Lead

16089B Medium Kelvin Clip Lead

16089C Kelvin IC Clip Lead

16047E 测试夹具,专为测量引线型器件的阻抗而设计

16047A 测试夹具(轴向和径向)

16034G SMD 测试夹具

16034E Test Fixture (SMD Components)

 42941A 阻抗探头套件,40 Hz 至110 MHz

16065A 200 Vdc 外部电压偏置夹具

16048A 测试引线(BNC 连接器,使用 BNC 连接器电路板)

16092A Spring Clip Fixture

16197A 底部电极 SMD 测试夹具,设计用于底部电极 SMD 的阻抗测量。 它实现了高达 3 GHz 的稳定频率特性,并提供了可重复性极高的测量。

16034H SMD 阵列式 LCR 测试夹具,专为阵列式 SMD 阻抗测量设计。

16048D 2 米 BNC 测试电缆

16048E 测试引线使用 4 端子对配置以扩展测量端口

16048G 用于 4294A 的1 米端口延长电缆,测试引线使用 4 端子对配置以扩展测量端口

16048H 用于 4294A 的 2 米端口延长电缆

16065C 40Vdc External Voltage Bias Adapter

16190B 高性能测试套件

16192A 平行电极 SMD 测试夹具

16194A 高温元器件测试夹具

16194A 高温元器件测试夹具,专为在 -55 至 +200°C 温度范围内测量轴向/径向引线式器件

16196A 平行电极 SMD 测试夹具,以同轴体系结构为基础,可进行高达 3 GHz 的射频阻抗测量

16196B、16196C 、16196D,平行电极 SMD 测试夹具,直流至 3 GHz

16198A 底电极 SMD 测试夹具

16200B 外部直流偏置适配器 ,可使用外部直流电流源,通过 7 毫米端口在器件上提供高达 5 Adc 的偏置电流。

16201A 7 mm 端子适配器套件,可以用于连接 E5061B-3L5/3L4/3L4 低频-射频网络分析仪与 7 mm 测试夹具,E5061B-005 阻抗分析选件提供阻抗测量功能,能够兼容阻抗分析仪的各种元器件测试夹具

16380A 标准空气电容器套件(1pF 至1000pF)

16380C Capacitance Standard Set - 0.01uF to10uF

16451B 电介质测试夹具,精确测量与评估电介质材料,与ASTM D150兼容。

16452A 液体测试夹具

16453A 电介材料测试夹具 ,专门设计在Keysight 4991A/4291A/B上进行准确的电介常数及损耗切线测量

16454A 磁性材料测试夹具,专为测量螺旋管形磁性材料的磁通率而设计

42030A 四端子对标准电阻套件

42090A 开路端子、42091A 短路端,主要与是德的 4 端子对 LCR 表和阻抗分析仪配合进行性能测试

42942A 端子适配器,40 Hz 至110 MHz
