CA-YD-170振动加速度温度一体传感器IEPE两芯输出

CA-YD-170加速度温度传感器能同时测量温度和加速度值,测量范围±50g、-40~125℃,有效简化了测试系统,非常适合于状态监测等多参数测试场合,两芯信号输出,采用压电陶瓷敏感材料,剪切结构设计,不锈钢壳体材料。

咨询电话:18823303057[ 点击直接拨打 ||微信同号]
在线QQ:2104028976QQ:2104028976

CA-YD-170压电复合型加速度传感器采用恒流源IEPE供电方式,18~28V DC恒流源,激励电流2~10 mA,顶端5/8-24 三芯插座输出方式,两芯信号地与外壳间电阻108Ω。CA-YD-170传感器振动温度一体化测量,安装方便,减少现场开孔数量,可直接接入PLC、DCS或二次仪表等控制系统。



CA-YD-170温度振动传感器技术规格

测量范围 加速度±50g(峰值),温度-40 - +125℃
灵敏度 振动100±5% mV/g(20±5℃),温度10 mV/℃
最大横向灵敏度 ≤5 %
频率响应(±5%) 1 ~ 5,000 Hz
安装谐振频率 18,000 Hz

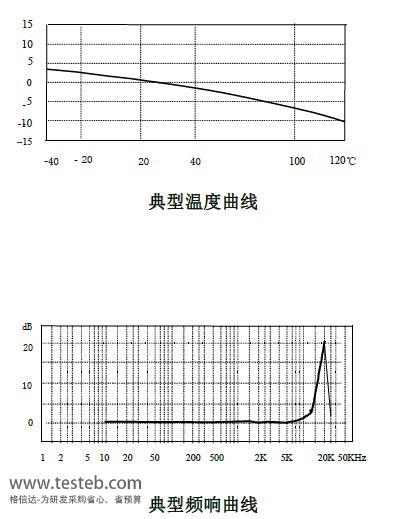

温度响应 见温度曲线
工作温度范围 -40~+120 ℃
冲击极限(峰值) 3000 g
瞬态温度响应 8mg/℃(0.3Hz)
磁灵敏度 1g/T
基座应变灵敏度 0.2 mg/με
噪声 <40 uV(rms)
输出阻抗 <100 Ω
供电电源(恒流源) +18~+28 VDC
工作电流 +2~+10 mA
直流偏置电压 6±1VDC
基座隔离 ≥108 Ω
安装 M6螺纹
敏感材料 压电陶瓷
结构设计 剪切
壳体材料 不锈钢
重量 65 g

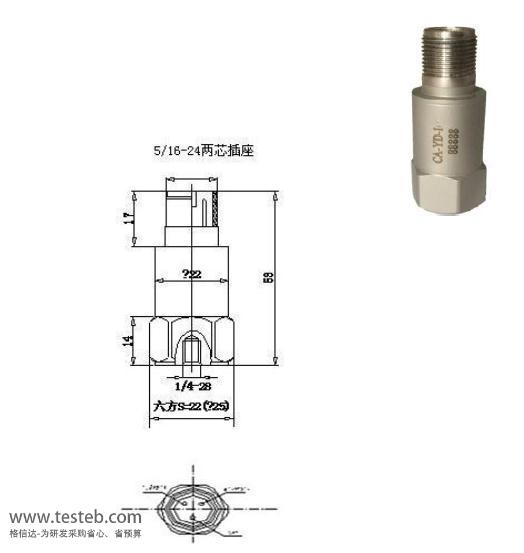

输出方式 顶端5/8-24三芯插座
配套件 传感器合格证 标定参数、频响曲线,M6螺栓,RVVP屏蔽电缆(3m,5015三芯插头,另一头空)

170温度振动一体化传感器规格说明书http://www.testeb.com/download/201707/CA-YD-170.pdf



CA-YD振动温度一体传感器选型表

型号CA-YD- 加速度灵敏度 温度灵敏度 频率响应 加速度/温度量程 尺寸 安装 供电电源
142传感器 10-50mV/g 8mg/℃
精度±0.5℃
1 - 4k Hz(±10%) 10-50 g -55~125℃ Φ23×63mm M12 ±5~±12VDC
170恒流源IEPE 100±5% mV/g 10 mV/℃ 1 - 5k Hz(±10%) 50 g -40~125℃ Φ20×44mm M6 2~10mA /
18~28V DC
172两用传感器 25mV/g 2.5 mV/℃ 1 - 6k Hz(±10%) 200 g -40~120℃ Φ28×73mm M16×2 2~10mA /
18~28VDC
