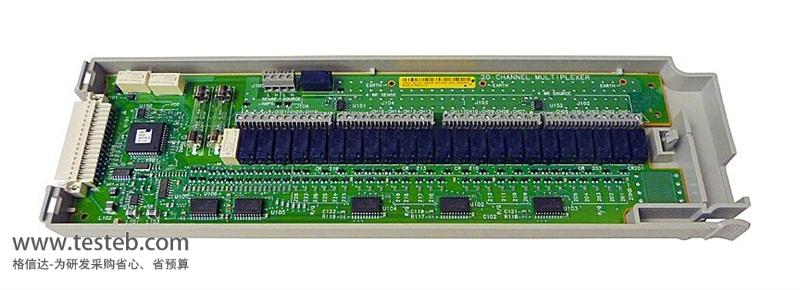

安捷伦数据采集卡是德科技Keysight 34901A 20通道多路复用模块
Keysight是德科技原安捷伦Agilent 34901A 20通道多路复用器适用于34970A数据采集器，适用于一般扫描的最通用多路转换器，该数据采集卡把高密度、多功能与60通道/秒的扫描速度结合在一起，能适应多种多样的数据采集应用。
咨询电话：18823303057[ 点击直接拨打 ||微信同号]
在线QQ：2104028976
安捷伦是德科技数据采集卡agilent 34901A模块是适用于一般扫描的最通用多路转换器，它把高密度、多功能与60通道/秒的扫描速度结合在一起，能适应多种多样的数据采集应用，通常与是德科技keysight 34970A/ 34972A数据采集开关单元主机配套使用。在同一模块中组合有2线通道和4线通道，另有2个带熔丝的输入(总共22个通道)可把达1A的电流接到内部数字多用表，因此不需要外部分流器就可作交流和直流电流测量。
是德科技Keysight 34901A数据采集模块规格
20通道多路复用器
1~20通道可输入多种信号包括温度（热电偶、热电阻）、DC直流电压、AC交流电压、2线/4线电阻、频率、周期
（测温线需另外单独购买，常用美国Omega TT-K-30热电偶感温线）
第21和22通道可以输入测量电流AC/DC
双线和四线扫描
300 V开关切换
60通道/秒的扫描速率
内置热电偶参考连接
标准产品包括：1 块34901A, 20 通道多路转换器模块、1 张校准证书
是德科技安捷伦数据采集卡Agilent 34901A、34902A 和 34908A选型参数
| 型号描述 | 类型 | 速度 (通道 / 秒) | 最高电压 | 最大电流 | 带宽 | 热偏置 | 注释 |
|
34901A 20 通道多路复用器 + 2 电流通道 |
2 线电枢 (可选 4 线电枢) |
60 | 300 V | 1 A | 10 MHz | < 3 μV |
内置温度参考结 2 附加的电流通道(共 22 个) |
|
34902A 16 通道多路复用器 |
2 线干簧式 (可选 4 线电枢) |
高达250 通道/ 秒 至内置存储器 |
300 V | 50 mA | 10 MHz | < 6 μV | 内置温度参考结 |
|
34903A 20 通道通用开关 |
SPDT/C 型 | 120 | 300 V | 1 A | 10 MHz | < 3 μV | |
|
34904A 4 x 8 矩阵 |
2 线电枢 | 120 | 300 V | 1 A | 10 MHz | < 3 μV | |
|
34905A 50 Ω 双1 x 4 射频多路复用器 |
通用低压型 (非端接型) |
60 | 42 V | 0.7 A | 2 GHz | < 6 μV |
1GHz 带宽, 通过BNC 至SMB 适配器电缆 |
|
34906A 75 Ω 双1 x 4 射频多路复用器 |
通用低压型 (非端接型) |
60 | 42 V | 0.7 A | 2 GHz | < 6 μV |
1GHz 带宽, 通过BNC 至SMB 适配器电缆 |
|
34907A 多功能模块 |
2 个8 bit I/O 端口 26 bit 事件计数器 2 个16 bit 模拟输出 |
- - - |
42V 42V ± 12V |
400mA - 10mA |
- 100KHz dc |
- - - |
漏极开路 可选输入阈值 最大40mA 总输出/ 帧 |
|
34908A 40 通道单端多路复用器 |
1 线电枢 (通用低压型) |
60 | 300 V | 1 A | 10 MHz | < 3 μV |
内置温度参考结 无4线测量 |
