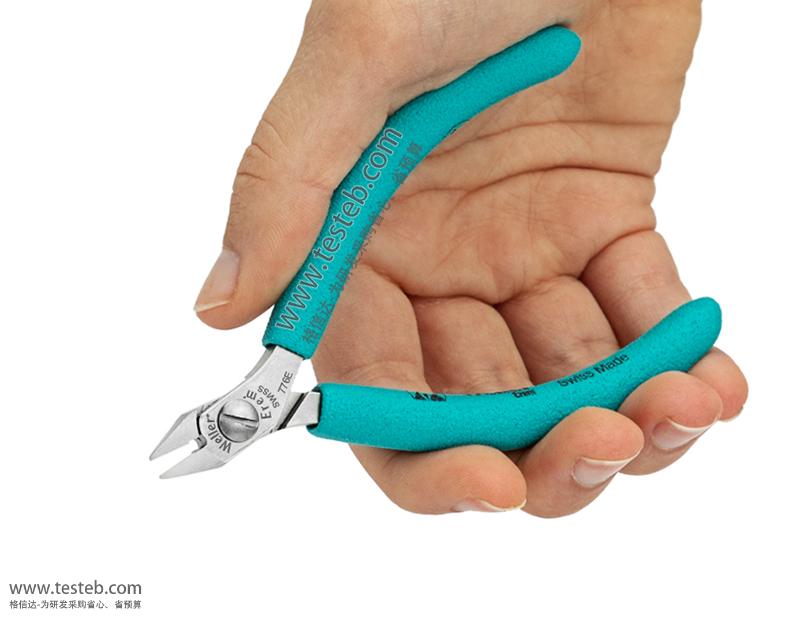

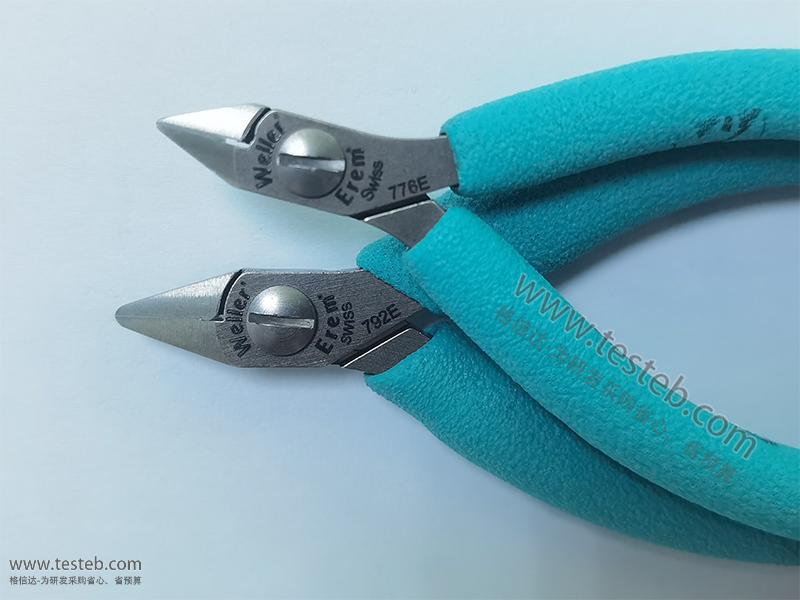

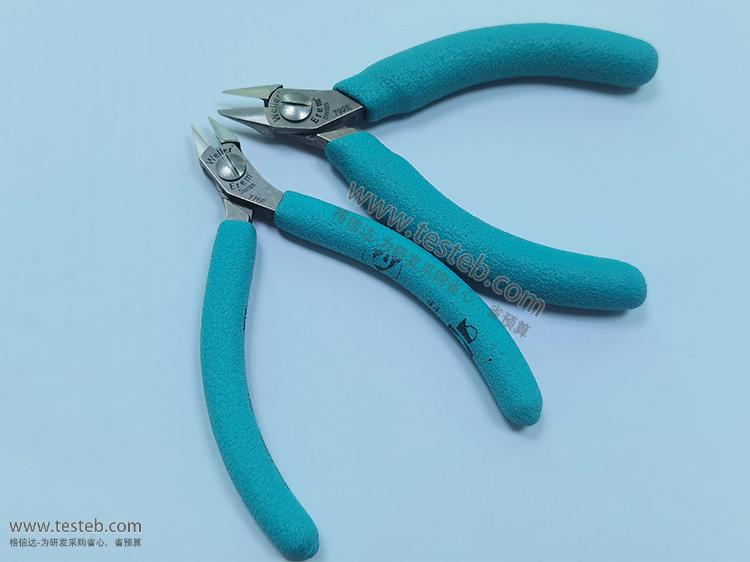

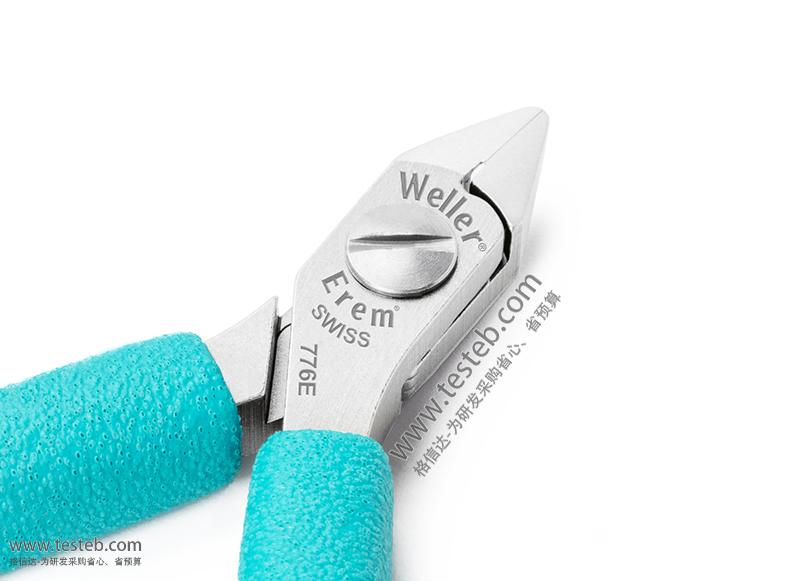

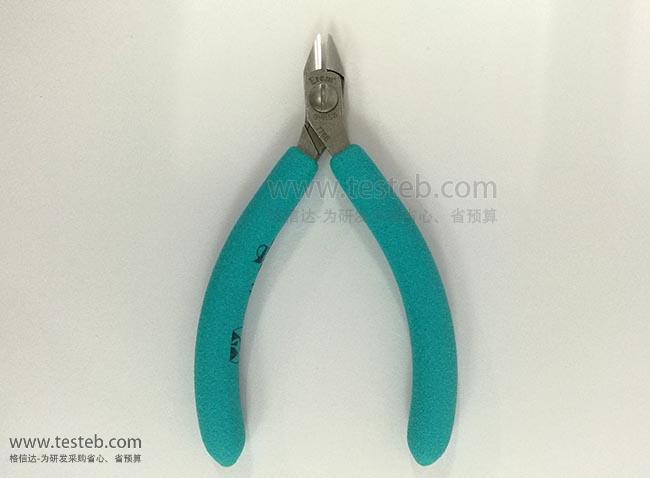

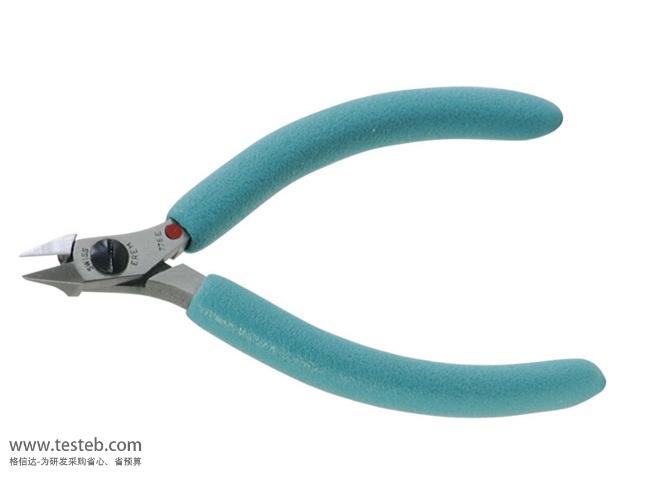

瑞士恩瑞Erem 776E剪钳0.8mm电子导线非常齐平剪切微型锥形对角尖头

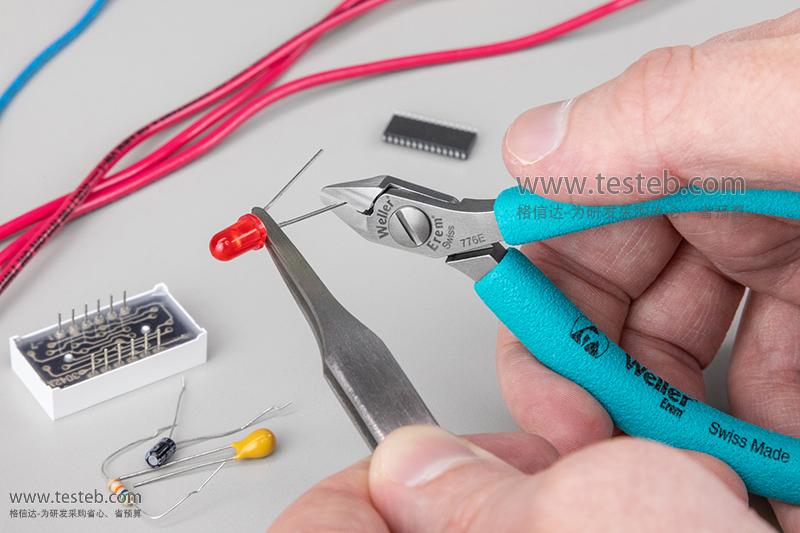

瑞士erem 776e点剪切钳具有狭窄的头部,采用微型尖锥型刀头设计,具有最优的接近性,可对难以接近的区域进行剪切操作,剪径0.8mm,Full Flush切口非常齐平。

咨询电话:18823303057[ 点击直接拨打 ||微信同号]
在线QQ:2104028976QQ:2104028976

瑞士钳子品牌Erem 600系列微型剪钳适用于微电子、细导线、SMD和引脚操作。EREM钳子提供不同的头部形状以实现非常好的接近性,甚至可以用于难以接近的区域,如776E、670EP SMD剪钳。Erem by Weller 776E剪钳系列采用高等级工具钢制造,剪切边硬度达到洛氏硬度63-65HRc,哑光表面,具有静电防护性能,可重复磨刀口,最大剪切能力0.6mm、铜线0.8mm直径。



Erem剪钳导线断面切口效果类型

1、半齐平Semi-flush:该切口在导线末端留下金字塔形的尖端。它特别适用于最终形状不起重要作用的标准工作。该剪钳适宜于铜质导线和诸如不锈钢很硬的导线。

2、齐平Flush:该切口在导线断口处留下比半齐平切口小得多的尖端–不会降低剪切能力。剪切口比半齐平的更为平滑,剪切较小器件时作用更为明显,且作用在元器件上的力会减小。齐平的导线末端减少需要加于印刷电路板装配元件上的力。即便在频繁使用后Erem也能保证精确剪切。

3、非常齐平Super full flush:非常齐平切口提供绝对齐平的导线末端,不需要再修剪。采用此切口的剪钳绝对精确打磨和开刃。显而易见的结果是剪切力很小,所以施加到元器件上的力也很小。可以避免锡炉工艺后剪脚的焊点开裂。该型剪钳用于微电子学、航天或医疗技术。这类剪钳适用于软导线。



瑞士Erem by Weller 600微型电子钳型号规格表

型号 剪切头 切口形状 刀口
长度A
刀口
宽度B
厚度
C
钳头
长度D
最大剪切能力
中等硬度线材
铜线直径 性能特点
612N斜口钳 椭圆头 半齐平 9mm 9mm 6mm 15mm 0.8mm 1.3mm 高剪切能力,可剪0.5mm不锈钢硬线
622N 椭圆头 齐平 9mm 9mm 6mm 15mm 0.8mm 1.3mm 用于易于接近的所有剪切应用
632N剪钳 椭圆头 非常齐平 9mm 9mm 6mm 15mm 0.7mm 1.3mm 可获得非常平整的断面口
622NA斜口钳 锥形头部 齐平 9mm 9mm 6mm 15mm 0.7mm 1.0mm 可用在难以接近部位,但剪切能力降低
622NB尖口钳 点剪切尖型刀头 齐平 9mm 9mm 6mm 15mm 0.6mm 0.8mm 头部下侧逐渐收缩,以便获得最优的接近性,
676E剪钳 点剪切尖型刀头 齐平 9mm 9mm 6mm 15mm 0.6mm 0.8mm 哪怕是非常难以接近的区域也可操作,头部相对短小坚固
776E剪钳 点剪切尖型刀头 非常齐平 9mm 9mm 6mm 15mm 0.6mm 0.8mm 剪钳断口非常齐平
632NCF剪塑料钳 点剪切尖型刀头 非常齐平 9mm 9mm 6mm 15mm 0.6mm 0.8mm 用于硅树脂管、小型橡胶封口类软质材料
670E尖口钳 直铲型尖型刀头 齐平 9mm 9mm 6mm 18mm 0.5mm 0.8mm 适宜于剪切SMD和微型封装接触点
670EP电子尖口钳 直铲型尖型刀头 齐平 9mm 9mm 6mm 18mm 0.4mm 0.6mm 在SMD和最小达到0.25毫米微型封装接触点上高精度操作
670EPF尖口钳 直铲型尖型刀头 齐平 9mm 9mm 6mm 18mm 0.4mm 0.6mm 0.5毫米/.019英寸的小节距操作

Erem 600系列钳子规格说明书http://www.testeb.com/download/201612/Erem_600_Series.pdf



瑞士恩瑞Erem by Weller钳子系列型号概览

一、600系列钳和尖口钳型号

612N 半齐平、622N 齐平、632N非常齐平、622NA 齐平、622NB斜口钳齐平、676E尖嘴钳齐平、

瑞士erem 776E剪钳非常齐平、632NCF 非常齐平,仅适用于软质材料如硅树脂、橡胶等、

670E 齐平、670EP锥形钳用于微型封装触点、670EPF 齐平

硬质合金剪钳622TX、599T、599TF、595T钨钢剪钳、595TF、2476TX1、576TX、503ET、503ETF

二、500系列中等硬度系列型号

512N、512E、522N斜口剪钳、532N、599E钳子、595E、577E、503E、504AE、

555E、572E、582E、582EW、593AE、575E、592E、792E锥形点剪切钳、570E、573E

三、2400 MagicSense系列 2470E, 2475E, 2482E, 2403E, 2404E, 2477E, 2412E, 2422E斜口钳, 2432E

四、800 Maxi系列大型剪钳:884E, 886E大尺寸剪钳2mm, 812N, 822N, 896E

五、erem特殊应用钳子:147A、147AT, 1884EPCM斜口钳剪切印刷电路板, 632NCF, 599FO、599TFO

六、气动斜口钳和尖口钳:1500BSF气动剪钳, 1512N、1522N、1522NA、1522NB斜口钳, 1503E弯头尖口钳

七、瑞士EREM定长剪钳

固定剪切长度 530E06、530E08、530E10、530E12、530E13、530E15、530E18、530E20, 549E、549E10、549E12

可调剪切保留长度钳子 530E15A保留长度从1.2到6毫米、573EB剪切长度从0~5mm可变

八、尖嘴钳:543E圆口钳、547针头钳、542E,531E、544E,544D、2411P, 2411PD针头钳、2442P平口钳、2443P

九、高精度剥线钳:510AE、552E、552S侧面剥线钳

十、高精度成形钳

用于无源元件554E、554A、554TX、50788、50789Z,TO220折弯成型钳500103A、500104A,

80013C成形钳扁平集成电路及四列直引脚器件成型钳,809IC DIL针脚成形钳
