瑞士Weller-Erem 554E成型钳色环电阻引脚打K型折U形消除应力弧半径2mm

Erem by Weller 554E成型钳用于二极管引脚直径0.65mm以内、电容引脚直径0.7mm以内以及1/2W色环电阻引脚打K脚U形成型,使其安装焊接到线路板上具有消除应力减震效果,从钳子侧面放入元件引脚压制操作,不影响视线,成型效果一致,折弯距离元件本体3mm起,弧形半径R=2mm。

咨询电话:18823303057[ 点击直接拨打 ||微信同号]
在线QQ:2104028976QQ:2104028976

瑞士Erem by Weller 554E和554A成型钳特点

用于电阻、电感、二极管等无源元件引脚打K型/即U型成型,起到减震消除应力效果

适用元件二极管引脚直径0.65mm以内、电容引脚直径0.7mm以内,以及1/2W色环电阻

Erem by Weller 554E成型钳距离距离本体3mm起弧形半径R=2mm,从侧面放入操作,不影响视线

Erem 554A成形钳从钳头前面放入元件引脚,折弯位置距离本体4mm起,弧弯半径R=1.5mm

采用高等级工具钢材质,哑光表面,静电防护手柄

钳子长度120mm,重量70g



WellerErem成型钳



威勒Weller Erem 554E成型钳规格

适用于色环电阻、二极管元件引脚打K脚U型折弯,消除应力

A 钳口长度 13mm

D 尖部高度 10mm

E 尖端宽度 10mm

F 成型部位的长度 10mm

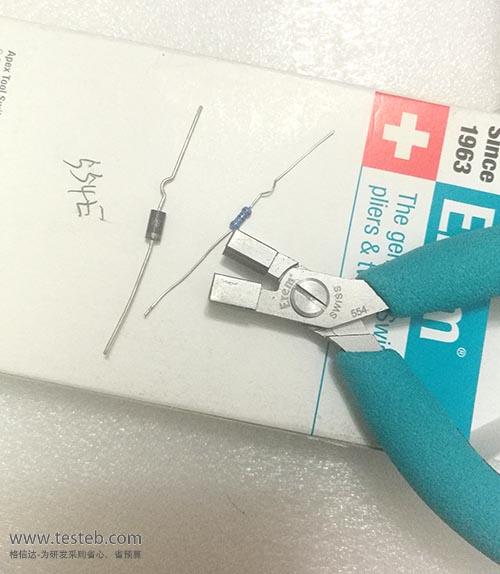

Erem 554E成型钳折弯效果:距离本体3mm起折弯、弧度直径2mm

适用线径二极管0.65mm、电容0.7mm、电阻1/2 W

Erem元件成形钳规格说明书http://www.testeb.com/download/201610/EREM_554E_554A.pdf



瑞士恩瑞Erem成型钳系列相关型号

型号 类型 适用元件 成型规格 备注
554E成型钳 U形打K脚,
从侧面放入
二极管、电阻、电容 可折弯引脚直径0.7mm,U型弧半径R=2mm 无源元件连接区域,U形,侧面操作不影响视线,批次统一
554A折弯钳 U形折弯打K,
从前面放入
二极管、电阻、电容 可折引脚直径0.7mm内,U型弧度半径R=1.5mm 无源元件连接区域,U形,纵向成形
554TX U型 二极管、电阻、电容 可折弯最大引脚直径0.7mm,U型半径1.2mm 适用于固定组件,在一次操作中即可实现两个弯头的成形
50788 U形弧 二极管、电阻、电容 距元件3mm,U型半径1.5mm,引脚留长最小4mm 适用于按照剪切和弯折两次操作达到预先确定的长度
50789Z 90度成型钳 二极管、电阻、电容 距元件2mm,外直角或内直角 适用于不同类型元件的剪切和弯折两种不同的工艺
500103A成型钳 90度成型钳 集成元件、扁平元件TO220 距元件3~12mm,引脚宽度最大15mm 适应于将扁平引脚元件、连接器、功率消耗晶体管、可控硅等有源元件的连接部位弯折成一定角度
500210E 90度折弯 TO系列元件、二极管和机械零件 距元件3.8~15mm,引脚宽度最大11mm 适应于剪切和将TO系列元件、二极管和机械零件弯折的连接部位成合适角度
500104A 90度折角 T0126/T0218、T0220元件等 距元件3.8~15mm,中心引脚比边缘长2.54mm 适应于弯折TO126、T0218、T0220系列和功率消耗晶体管引脚弯成两排90˚直角
80013C 高精度成型钳 扁平元件、连接器、晶体管 余留引脚长度2.8mm,最大引脚宽13mm 用于扁平集成电路、四列直引脚器件的高精度成形
809IC成形钳 DIL针脚成型钳 DIL引脚剪切和弯折 最大处理宽度25mm 适用于将DIL引脚剪切和弯折到90度,最多可处理20个DIL引脚
505C起拔钳 插入和拔取 IC和SMD元件 14-16针脚,元件宽度300mm 505BGC:28mm、宽300mm,505BG:28mm、宽600mm
808G 校直工具 校直连接器、DIL、IC引脚 钳头宽42mm,防静电 实用校直工具,适用于校直连接器/DIL/IC引脚,最多可处理16个引脚
670EP剪钳 高精度尖口钳 IC和SMD元件 齐平切口 用于尺寸最小达0.25毫米/.010英寸的SMD微型封装连接点,也用于小于1/20”的节距
593AE 高精度尖口钳 IC和SMD元件 齐平切口 可直接在元件上剪切DIL引脚,高密度板的解决方案
530E引脚剪钳 引脚留固定长度530E06、530E08、530E10、530E12、530E13、530E15、530E18、530E20,铜线保留分别0.6mm~2.0mm;549E剪切铜线保留1.5毫米、549E10保留1.0mm、549E12保留1.2mm切口齐平。
可调剪切保留长度 530E15A:1.2mm~6mm,573EB:0~5mm

瑞士EREM无源元器件引脚成型钳规格说明书http://www.testeb.com/download/201603/Erem_554E.pdf
