瑞士Erem by Weller元件引脚成型钳554A
瑞士Erem by Weller元件引脚成型钳554A
瑞士Erem by Weller元件引脚成型钳554A
瑞士Erem by Weller元件引脚成型钳554A
瑞士Erem by Weller元件引脚成型钳554A

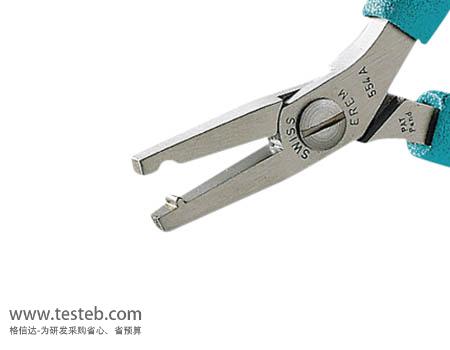

瑞士Erem 554A成型钳二极管电阻引脚打K脚U形折弯消除应力

恩瑞EREM 554A成型钳用于电容、电阻及二极管元件引脚打K即U形成型,起到消除应力减震,适用引脚线径0.7mm,折弯位置与元件本体距离4mm起,成形效果弧弯半径R=1.5mm,从钳头前面放入元件引脚,钳子哑光表面钳口,防静电手柄。

咨询电话:18823303057[ 点击直接拨打 ||微信同号]
在线QQ:2104028976QQ:2104028976

瑞士EREM 554A和554E成型钳特点

用于电阻、电感、二极管等无源元件引脚打K型/即U型成型,起到减震消除应力效果

适用元件二极管引脚直径0.65mm以内、电容引脚直径0.7mm以内,以及1/2W色环电阻

Erem by Weller 554E成型钳距离距离本体3mm起弧形半径R=2mm,从侧面放入操作,不影响视线

Erem 554A成形钳从钳头前面放入元件引脚,折弯位置距离本体4mm起,弧弯半径R=1.5mm

采用高等级工具钢材质

哑光表面,静电防护手柄

钳子长度120mm,重量70g



恩瑞Erem无源元件引脚成型钳对比

554E成型钳:U型成型,距离3mm起,弧形半径R=2mm

554A成型钳:U型成型,距离4mm起,弧形半径R=1.5mm

554TX成形钳:一次完成两个弯头成型,最大折弯直径0.7mm电容引脚线

50788成型钳:剪切并弯折元件引脚

50789Z:剪切和弯折操作

进口瑞士EREM成型钳规格说明书http://www.testeb.com/download/201610/Erem_Forming_pliers.pdf



瑞士EREM成型钳型号选型规格表

型号 类型 适用元件 成型规格 备注
554E成型钳 U形成型,
侧面操作
二极管、电阻、电容 可折弯最大引脚直径0.7mm,U型半径2mm 无源元件连接区域,U形
554A折弯钳 U成型钳,
前端放入
二极管、电阻、电容 可折弯最大引脚直径0.7mm,U型半径1.5mm 无源元件连接区域,U形,纵向成形
554TX U形成型 二极管、电阻、电容 可折弯最大引脚直径0.7mm,U型直径1.2mm 适用于固定组件,在一次操作中即可实现两个弯头的成形
50788 U型定型 二极管、电阻、电容 距元件3mm,U型直径1.5mm,引脚留长最小4mm 适用于按照剪切和弯折两次操作达到预先确定的长度
50789Z 90度成型钳 二极管、电阻、电容 距元件2mm,外直角或内直角 适用于不同类型元件的剪切和弯折两种不同的工艺
500103A 90度成型钳 集成元件和功率消耗晶体管 距元件3~12mm,引脚宽度最大15mm 适应于将扁平引脚元件、连接器、功率消耗晶体管、可控硅等有源元件的连接部位弯折成一定角度
500210E 90度折弯 TO系列元件、二极管和机械零件 距元件3.8~15mm,引脚宽度最大11mm 适应于剪切和将TO系列元件、二极管和机械零件弯折的连接部位成合适角度
500104A 90度折角 T0126/T0218、T0220元件等 距元件3.8~15mm,中心引脚比边缘长2.54mm 适应于弯折TO126、T0218、T0220系列和功率消耗晶体管引脚弯成两排90˚直角
80013C 高精度成型钳 扁平元件、连接器、晶体管 余留引脚长度2.8mm,最大引脚宽13mm 用于扁平集成电路、四列直引脚器件的高精度成形
809IC成形钳 DIL针脚成型钳 DIL引脚剪切和弯折 最大处理宽度25mm 适用于将DIL引脚剪切和弯折到90度,最多可处理20个DIL引脚
505C起拔钳 插入和拔取 IC和SMD元件 14-16针脚,元件宽度300mm 505BGC:28mm、宽300mm,505BG:28mm、宽600mm
808G 校直工具 校直连接器、DIL、IC引脚 钳头宽42mm,防静电 实用校直工具,适用于校直连接器/DIL/IC引脚,最多可处理16个引脚
670EP剪钳 高精度尖口钳 IC和SMD元件 齐平切口 用于尺寸最小达0.25毫米/.010英寸的SMD微型封装连接点,也用于小于1/20”的节距
593AE 高精度尖口钳 IC和SMD元件 齐平切口 可直接在元件上剪切DIL引脚,高密度板的解决方案
530E引脚剪钳 引脚留固定长度530E06、530E08、530E10、530E12、530E13、530E15、530E18、530E20,铜线保留分别0.6mm~2.0mm;549E剪切铜线保留1.5毫米、549E10保留1.0mm、549E12保留1.2mm切口齐平。
可调剪切保留长度 530E15A:1.2mm~6mm,573EB:0~5mm
